La nueva matriz 4K de Pesa proporciona distribución de video UHDTV1 hasta 600m para 2160p50/60, señales de 10 bits 4:2:2 SDI.

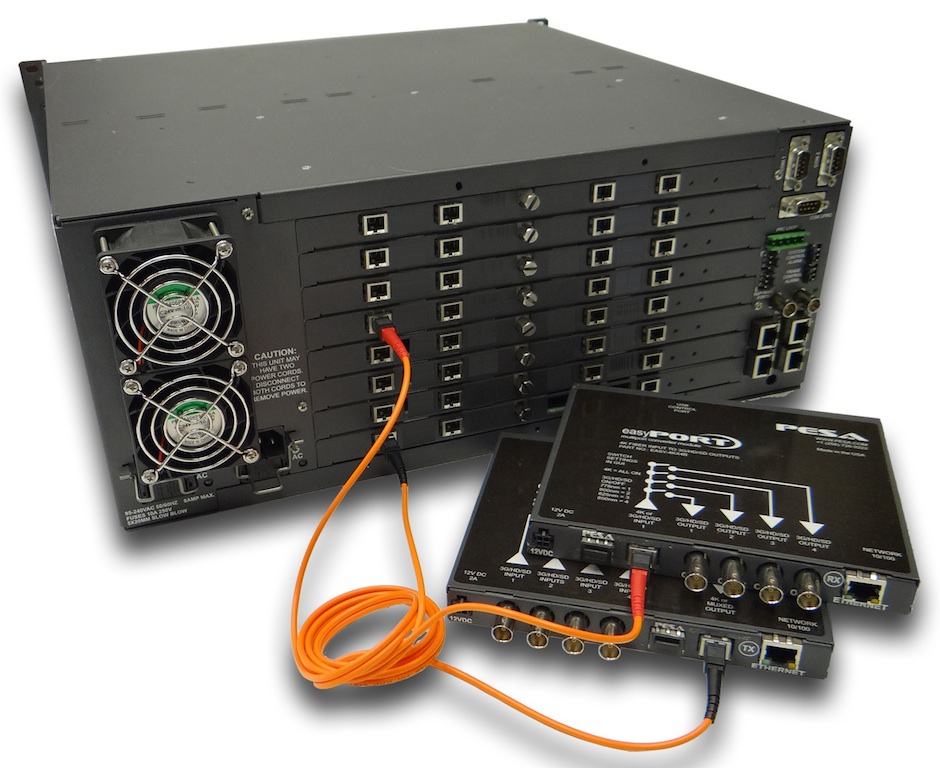

Pesa Cheetah 4K 16x16

Pesa, respondiendo al alto nivel de interés que existe por soluciones de producción de ultra alta definición 4K, presenta en este IBC 2013 su nueva matriz Cheetah 4K 16×16 y conjuntos de expansión UHDTV/4K para los sistemas Cheetah 3Gbps.

Construida sobre la probada plataforma de video digital Cheetah de Pesa y utilizando la tecnología de la empresa de modulo convertidor easyPort, la nueva matriz 4K proporciona distribución de video UHDTV1 hasta 600 metros para 2160p50/60, señales de 10 bits 4:2:2 SDI. Los conjuntos de expansión proporcionan una solución sencilla de actualización plug-and-play para las actuales matrices Cheetah 3G-SDI.

Ocupando solo 4 unidades de bastidor, la compacta matriz Cheetah 4K 16×16 proporciona todos los elementos de control necesarios ya colocados internamente en el bastidor. Con tarjetas intercambiables de matriz e I/O, además de potencia y control interno, prácticamente se elimina la necesidad de potencia adicional y cableado externo. En el caso de operaciones criticas, en tiempo real en emisión y de 24/7, se puede añadir potencia redundante y módulos de control sin tener que utilizar más espacio en el bastidor. La matriz se controla por medio de conexiones tradicionales RS-232/22 o Ethernet y su SNMP MIB incorporado simplifica la integración a software de gestión de sistema de red de terceras partes.

Basado en métodos de transmisión de multienlace SDI en tiempo real, cada tarjeta Cheetah I/O incluye cuatro conexiones CWDM de fibra tipo SC con hasta 12 Gbps (4xSDI) para cada puerto de entrada o salida. La tarjeta 4K I/O es una sustitución directa para la tarjeta estándar de 16 canales HD/3G SDI que actualmente se encuentra en los bastidores Cheetah.

Para completar el sistema punta a punta 4K, un modulo easyPORT convierte las señales de cada puerto CWDM en la matriz a líneas de video convencional HD/3G-SDI. Por ejemplo, el EASY-4KX1F puede transportar cuatro entradas BNC desde una fuente UHDTV a una matriz por medio de un interfaz de cable único y cambiar la salida por medio de fibra 4x, BNC 4x o fibra 1x CWDM. El modulo EASY-1FX4K puede ampliar cuatro señales de salida 3 Gbps sobre una sola fibra CWDM hasta 600 m y volver a convertirlo a BNCs.

Con el circuito de cambio de punto de cruce incorporado en cada modulo easyPORT, los usuarios también pueden mandar cuatro señales SD/HD/DG-SDI independientes sobre un solo interfaz, lo que ayuda a ahorrar en espacio de cableado y ampliar coax I/O en otros 80 m utilizando los circuitos incorporados para ecualización y regeneración de tiempo en cada modulo easyPORT. Soporta UHDTV1 (3840×2160) y DCI 4K (4096×2160) y la matriz puede combinar e igualar entre 4K CWDM y cobre tradicional o fibra I/O en el frame.
