Ikegami UHK-X700RF

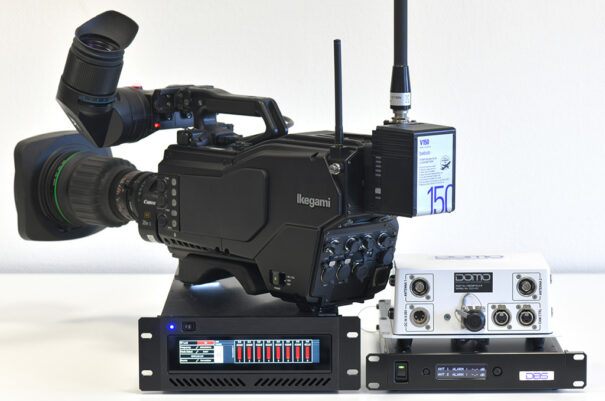

La familia de productos Unicam-XE de Ikegami continúa creciendo con la nueva cámara UHK-X700RF, una solución que evoluciona el modelo UHK-X700 con capacidades UHD y tecnología SDI que ha sido diseñada para informativos, deportes en directo y eventos.

O UHK-X700RF está equipada con un sensor UHD nativo (3840 x 2160 píxeles) con una arquitectura de obturador global compatible de serie con las frecuencias de imagen UHD (2160@50p/59.94p) y HD (1080@50p/i, 59,94p/i). Como el resto de cámaras de la familia Unicam-XE, la UHK-X700RF incorpora una rueda de filtros dual que permite controlar por separado la luz entrante y la temperatura de color. El sistema también es compatible con filtros de efecto o filtros óptico de paso bajo para reducir los artefactos de aliasing y moiré, y admite la corrección óptica automática del viñeteado cuando se utilizan objetivos zoom con montura de bayoneta B4 compatibles con OVC.

La cámara destaca por ofrecer un transmisor que funciona en la banda de 2 a 2,7 GHz, accesible en pasos de sintonización de 250 kHz y con una potencia de salida de 100 mW. Dos antenas montadas en la parte trasera de la cámara comprenden una para la señal de vídeo principal y otra más pequeña para los datos de telemetría.

O codificação es rápida: normalmente, de solo 40 ms de entrada a salida con resolución UHD o HD. El alcance de transmisión en una configuración estándar es de aproximadamente 550 metros. Si las antenas receptoras están situadas lejos de la unidad base, es posible conectar en cascada varios transceptores de datos IP-Mesh. De este modo, se pueden utilizar hasta 22 transceptores en un mismo sistema.

O receptor/decodificador de la señal de vídeo principal ocupa un chasis de 19 pulgadas y medio ancho de rack. Emplea modulación DVB-T en QPSK, 16QAM y 64QAM. El ancho de banda es conmutable entre 8 MHz, 7 MHz, 6 MHz y 5 MHz. Para garantizar una calidad de señal robusta, incluso en circunstancias críticas, el intervalo de guarda DVB-T puede conmutarse en cuatro pasos discretos: 1/32, 1/16, 1/8, 1/4. La corrección de errores hacia delante también se puede seleccionar de forma flexible entre 1/2, 3/4, 5/6, 7/8 y 2/3 como valor predeterminado.

La codificación de vídeo H.265-HEVC, H.264-AVC y MPEG-2 se puede seleccionar a través del menú de control. Casi todas las frecuencias de imagen de emisión convencionales para HD y UHD son compatibles con ITU-R BT.709 SDR e ITU-R BT.2100 HDR, así como con la gama cromática amplia BT.2020. El receptor/decodificador viene equipado con cuatro salidas SDI y admite formatos SDI 1,5G, 3G y 12G, incluido audio embebido. También cuenta con dos salidas de audio analógico XLR de tres patillas, una entrada BNC Genlock y una entrada de alimentación XLR de cuatro patillas de 12 voltios CC.

En su configuración básica, el receptor/decodificador puede conectarse directamente a hasta ocho convertidores descendentes (cuatro pares de antenas) mediante cables BNC convencionales. Se admite una extensión de cable de hasta 100 m. La distancia entre las antenas receptoras y el Sapphire-RXD4 puede aumentarse utilizando una unidad base de fibra en combinación con una unidad de extensión de fibra. Esto puede conseguirse mediante un cable híbrido SMPTE convencional de fibra/cobre con conectores LEMO, lo que permite una extensión de unos 1.000 metros. La unidad base también suministra alimentación a la unidad de extensión a través del mismo cable.
