La nueva estación de Altair con cuatro canales independientes enlazables mediante función Link programable, permite un empleo como estación central única o como estación remota de sobremesa para instalaciones complejas multipuesto-multicanal.

blank

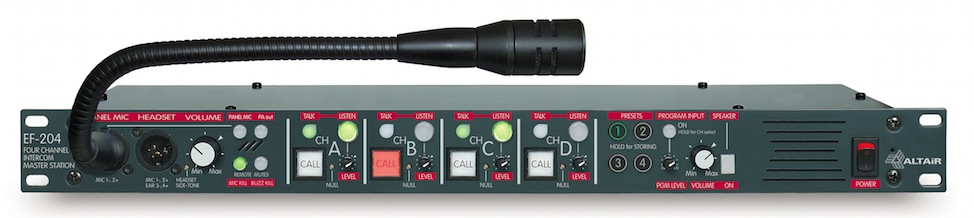

Altair mostrará en Broadcast 2011 su nueva estación Master de 4 canales EF-204 para la Serie E-200. Esta nueva unidad, alojada en una caja estándar de 1U de altura, incorpora la fuente de alimentación para todas las unidades que se conecten al sistema.

Dispone de 4 canales independientes A, B, C y D que son fácilmente enlazados mediante la función Link programable.

La fuente de alimentación (cortocircuitable) tiene capacidad para alimentar hasta 60 petacas EM-201 o 20 unidades de sobremesa ES-200.

Todos los elementos del sistema incorporan microcontrolador para implementar diversas funciones como muteados remotos, función lógica PTT “Pulsar para hablar” momentánea o con enclavamiento, interrupción del programa condicionada, entre otras funciones.

Dispone de apagado remoto de todos los micrófonos del sistema así como apagado remoto de los avisadores acústicos “buzzers” para operar en ambientes con público, permitiendo la función CALL luminosa.

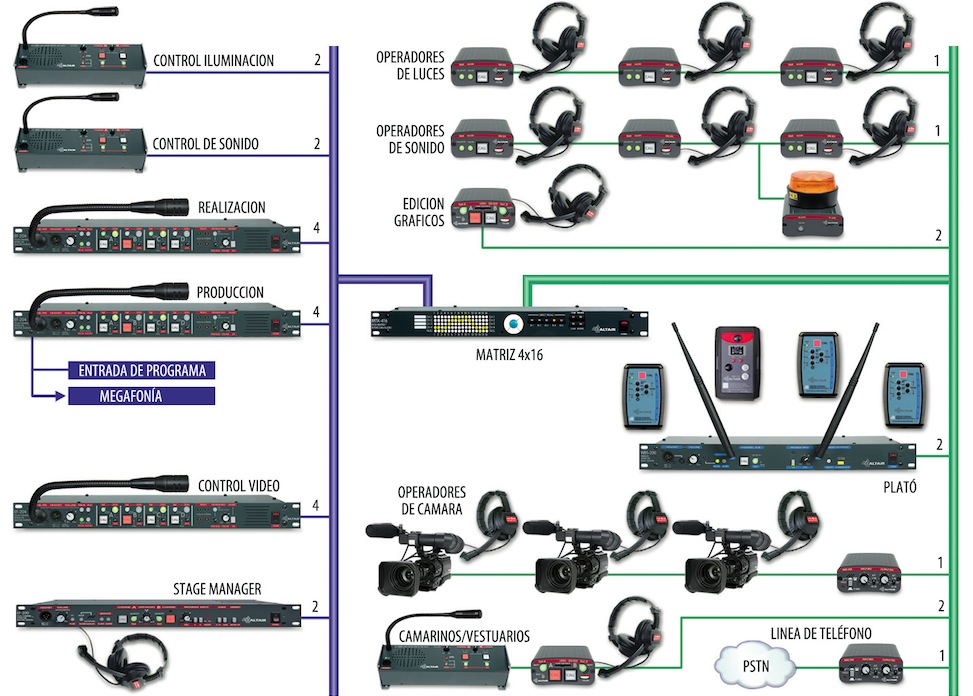

La estación permite un empleo como estación central única o como estación remota de sobremesa para instalaciones complejas multipuesto-multicanal.

La unidad dispone de teclas de Talk (micrófono abierto), Listen con ajuste individual del nivel de escucha y tecla de llamada Call por canal. Un bloque de 4 teclas programables permite realizar grupos de comunicación con acceso directo.

Dispone además de entrada de programa (Micro/Línea) con control de volumen y envío a los canales asignados así como salida de micrófono de órdenes para megafonía (PA) con activación de relé multipropósito.

El panel frontal incorpora conexión para micrófono de cuello de cisne, conexión para cascos headset así como altavoz incorporado de alta eficiencia.

Características

  • Capacidad: 60 petacas EM-201 y otras combinaciones
  • Muteado remoto de todos los micrófonos (Mic-Kill) y Buzzers (Buzz-Kill) de todo el sistema en todos los canales A,B,C y D.
  • Pulsadores de llamada CALL, hablar TALK y escuchar LISTEN por canal
  • Conmutadores LINK para encadenamiento de líneas
  • Conexiones de expansión para apilar estaciones centrales EF-204
  • Relé con conexión NO/NC para aplicaciones de control remoto: Tally, PTT para sistemas de WT, avisos de megafonía,…
  • Preselección interna de varias configuraciones como ganancia del micro, tensión Phantom, interrupción de programa mediante teclas TALK, accionamiento del relé,…

Especificaciones

  • Alimentación de red: 90-264 VAC/ 50-60 Hz/ 60VA.
  • Alimentación del sistema: 24 VDC/2.5 A/pin2.
  • Impedancia línea: 220 ohm nominal/pin3/2.000 metros máximo
  • Medidas y peso: 1U x 19”x250mm 4Kg neto.
  • Conexiones: Intercom XLR-3M; ABCD/XLR-5M +XLR-5F; AB y CD/RJ45 x2 ABCE
