Leader offre plus de capacités d'analyse sur le LV5490 avec un affichage étendu

Ce moniteur de forme d'onde peut désormais présenter jusqu'à 15 éléments avec des ensembles de données ou des graphiques sélectionnés par l'utilisateur sur son moniteur du panneau avant ainsi qu'une sortie vers un moniteur externe.

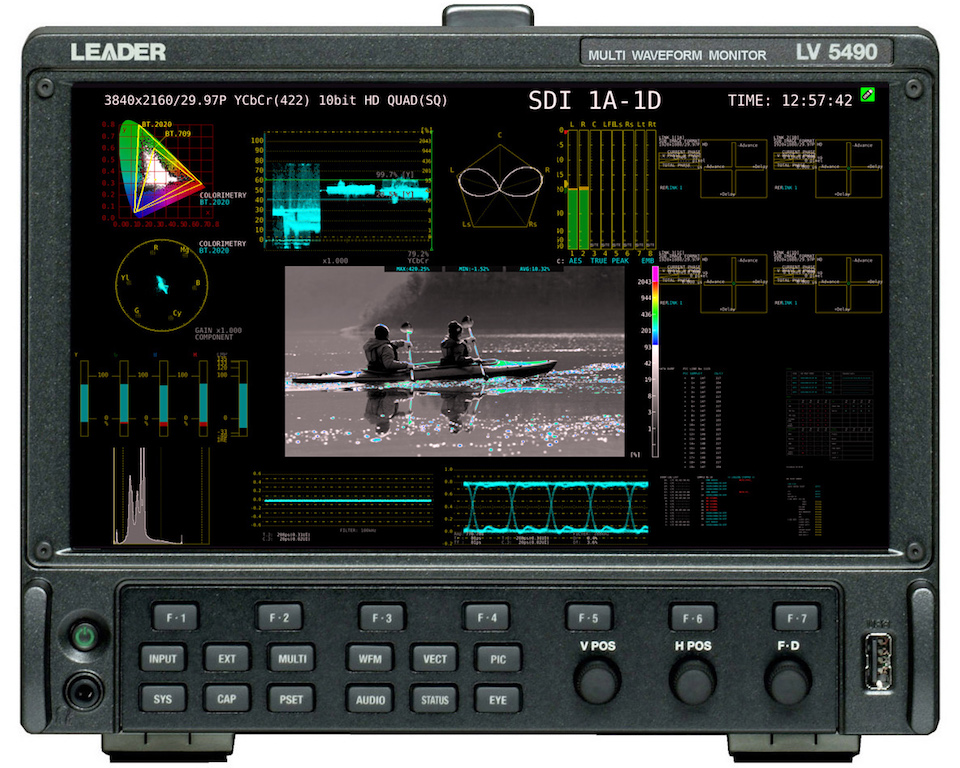

Chef a amélioré son moniteur de forme d'onde LV5490 4K/HD/HD avec la possibilité d'analyser les signaux en multi-affichage. Si jusqu'à présent l'équipement était capable d'afficher quatre écrans de test simultanés, le LV5490 peut désormais présenter jusqu'à 15 éléments avec des ensembles de données ou des graphiques sélectionnés par l'utilisateur sur son moniteur du panneau avant ainsi qu'en sortie vers un moniteur externe.

Le LV5490 offre des possibilités de mesure étendues dans les signaux à plage dynamique élevée en Ultra Haute Définition et Haute Définition avec des informations détaillées sur les formes d'onde vidéo, les niveaux de chrominance, les vecteurs de couleur, les graphiques à barres, le bruit, les modèles vidéo, la phase quad-3G, les tableaux de données, la sortie d'image de la caméra, le nuancier, les niveaux audio multicanaux ou les vecteurs de son surround.

L'affichage étendu indépendant est ajouté en tant que fonctionnalité standard pour tous les nouveaux instruments LV5490 et peut être intégré en tant que mise à niveau logicielle aux unités existantes. Cette nouvelle option sera présentée pour la première fois à l'IBC 2017.

L'option de traitement numérique direct des mesures de bruit pour la 4K fait également ses débuts à l'IBC. La mesure du bruit dans les canaux de luminance ou de chrominance du composant RGB peut désormais être réalisée dans tous les formats connectables au LV5490 : IP/12G/3G/UHD/HD/SD. Les données obtenues à partir de la source SDI seront converties directement sans traitement analogique intermédiaire, permettant une mesure très précise et très stable.

El LV5490 se presenta en una unidad portátil de 4U con un monitor de panel frontal de 9 pulgadas de alta definición. También se proporcionan alimentaciones HD DVI y HD-SDI de 1920 x 1080 para alimentar monitores externos. Es posible la visualización simultánea de hasta cuatro entradas SDI de 3 gigabit/s, incluyendo superposiciones. El tamaño y la ubicación de los canales individuales se pueden ajustar en la pantalla usando un puntero USB para que el usuario no se limite a los cuadrantes de tamaño fijo. Los operadores pueden seleccionar el tamaño y la posición del área de medición, así como el canal componente Y/G/B/R. Además, es posible configurar una alarma para alertar a los operadores si el nivel de ruido excede de un umbral predefinido. Un filtro de paso bajo integrado permite eliminar elementos de la banda de altas frecuencias en el momento de la medición del ruido.
