Pesa Cheetah 4K 16x16: Signalverteilung in Ultra High Definition

Die neue 4K -Pesa -Matrix bietet Videoverteilung UHDTV1 bis 600 m für 2160p50/60, 10 -Bit -Signale 4: 2: 2 SDI.

PesaAuf das hohe Interesse reagiert, das aufgrund von Produktionslösungen von Ultra High Definition besteht, präsentiert in diesem IBC 2013 seinen neuen Cheetah 4K 16 × 16 Matrix- und UHDTV/4K -Expansionssets für Cheetah -3GBPS -Systeme.

Die neue 4K-Matrix basiert auf der bewährten digitalen Videoplattform Cheetah von Pesa und nutzt die easyPort-Konvertermodultechnologie des Unternehmens. Sie ermöglicht eine UHDTV1-Videoverteilung bis zu 600 Meter für 2160p50/60, 10-Bit 4:2:2 SDI-Signale. Die Erweiterungskits bieten eine einfache Plug-and-Play-Upgrade-Lösung für vorhandene Cheetah 3G-SDI-Arrays.

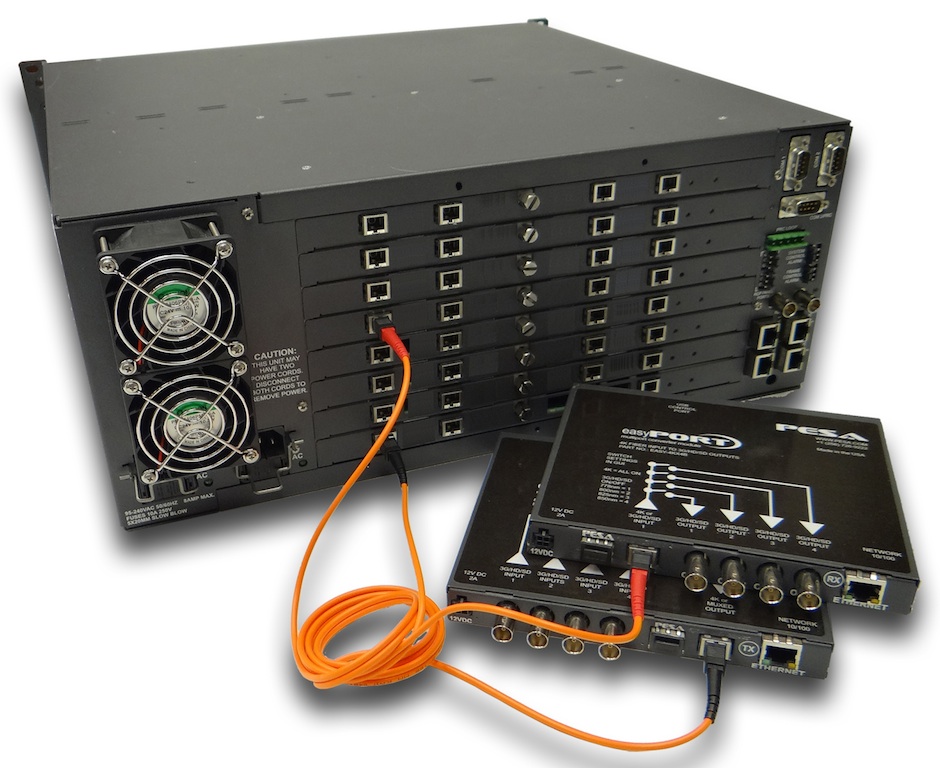

Die kompakte Cheetah 4K 16x16-Matrix nimmt nur 4 Rackeinheiten ein und bietet alle notwendigen Bedienelemente, die bereits intern im Rack untergebracht sind. Mit austauschbaren Matrix- und I/O-Karten sowie interner Stromversorgung und Steuerung entfällt praktisch der Bedarf an zusätzlicher Stromversorgung und externer Verkabelung. Für kritische Echtzeitübertragungen und den 24/7-Betrieb können redundante Strom- und Steuermodule hinzugefügt werden, ohne dass zusätzlicher Rack-Platz benötigt wird. Das Array wird über herkömmliche RS-232/22- oder Ethernet-Verbindungen gesteuert und seine integrierte SNMP-MIB vereinfacht die Integration in Netzwerksystemverwaltungssoftware von Drittanbietern.

Basierend auf Multienlace -SDI -Übertragungsmethoden in Echtzeit enthält jeder Cheetah -I/oder vier CWDM -Faser -Typ -SC -Verbindungen mit bis zu 12 Gbit/s (4xSDI) für jeden Eingangs- oder Ausgangsanschluss. Die 4K -E/A -Karte ist ein direkter Ersatz für die Standardkarte von 16 HD/3G -SDI -Kanälen, die sich derzeit in Gepardenregalen befinden.

Um das End-to-End-4K-System zu vervollständigen, wandelt ein easyPORT-Modul die Signale von jedem CWDM-Port in der Matrix in herkömmliche HD/3G-SDI-Videoleitungen um. Beispielsweise kann der EASY-4KX1F vier BNC-Eingänge von einer UHDTV-Quelle über eine einzige Kabelschnittstelle an eine Matrix übertragen und den Ausgang über 4x Glasfaser, 4x BNC oder 1x CWDM-Glasfaser schalten. Das EASY-1FX4K-Modul kann vier 3-Gbit/s-Ausgangssignale über eine einzelne CWDM-Faser bis zu 600 m verlängern und wieder in BNCs umwandeln.

Mit der in jedes easyPORT-Modul integrierten Cross-Point-Switching-Schaltung können Benutzer außerdem vier unabhängige SD/HD/DG-SDI-Signale über eine einzige Schnittstelle senden, was dazu beiträgt, Verkabelungsplatz zu sparen und den Koax-I/O mithilfe der in jedes easyPORT-Modul integrierten Entzerrungs- und Timing-Regenerationsschaltung um weitere 80 m zu verlängern. Es unterstützt UHDTV1 (3840 x 2160) und DCI 4K (4096 x 2160) und die Matrix kann zwischen 4K CWDM und herkömmlichen Kupfer- oder Glasfaser-E/A im Rahmen mischen und anpassen.
