Radio Renascença a Lisbona affida aeq il suo nuovo sistema di produzione e distribuzione audio

È la più grande installazione nel mondo di un centro di produzione di programmi radio con distribuzione audio IP con protocollo Dante.

Radio Renasceça è stato lanciato alla sua nuova sede alla periferia di Lisbona un nuovo sistema di produzione e distribuzione audio il cui progetto è stato commissionato Aeq.

In totale, quattro reti AOIP sono state distribuite con la tecnologia Dante come elemento flessibile dell'audio e della distribuzione dell'audio e sono state centralizzate su una matrice basata su bus TDM che combina i circuiti delle 4 reti AOIP e altre centinaia di circuiti che entrano direttamente nella matrice. Pertanto, il processo di processo e il controllo gerarchico della matrice si estende ai circuiti distribuiti da AOIP.

Per questo progetto, Radio Renascença era molto chiaro che tutte le console degli studi dovrebbero essere apparecchiature digitali e nevralgiche che non potevano essere integrate calore e rumore distribuito dagli studi. In particolare, i motori di tutte le principali console degli studi devono concentrarsi su una sala macchine di controllo centrale.

D'altra parte, tutti i segnali che verrebbero generati o finiti negli studi, come microfoni, lettori di CD, cuffie e altoparlanti di controllo, dovrebbero essere trasportati da reti IP tra studi e sala macchine.

Per raggiungere questi obiettivi, tutti gli studi sono correlati a un'infrastruttura centralizzata che consente di avere qualsiasi segnale ovunque con un alto livello di affidabilità e disponibilità.

D'altra parte, la radio Renascença si è fidata della tecnologia AOIP evitando la rigidità dei tubi multipar e del Madi.

Un'altra differenze in questo progetto è che il centrale tecnico è isolato poiché le operazioni instradate non sono affidate a Controlle o animatori.

Dalle sue nuove strutture, Radio Renascça emette quattro diversi programmi: Radio Renascença (RR), RFM, SIM e MEGA FM. Per ogni programma ci sono studi di emissione e registrazione.

In Portogallo, due o tre console vengono spesso utilizzate negli studi di trasmissione che gestiscono il controllore e un assistente che il giornalista gestisce dallo studio. Inoltre, nei principali studi di emissione, all'interno dello studio esiste una terza console principale per funzionare come "auto -controllo" in programmi in cui il programma non è complesso e la figura del controller non è giustificata.

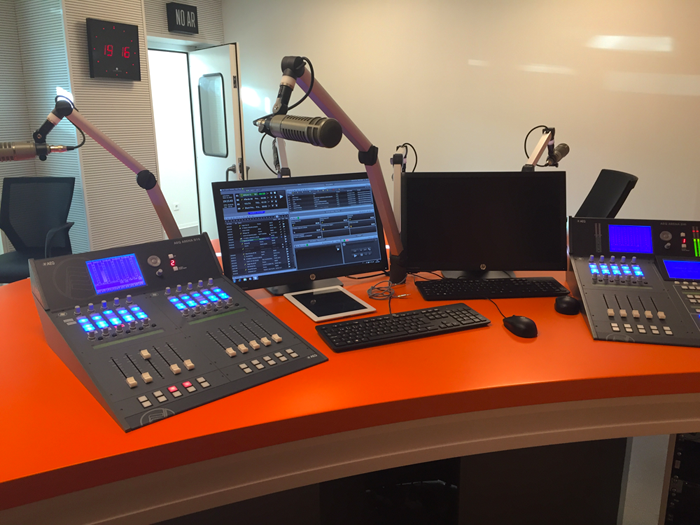

Per lo studio di emissione di RR1, sono state installate due console: AEQ Arena per il problema di sé e Capitol AEQ per il giornalista e nel controllo dell'emissione, dietro un mirino, un'altra console AEQ Sand è stata installata per funzionare nella topologia di controllo del controllo, in trasmissione con "assistenza", per preparare determinati programmi in complessi. Per quanto riguarda Arena, è una console audio digitale per trasmissione di alto livello mentre Capitol è una tabella progettata per studi più piccoli o per uso ausiliario. Entrambi sono fabbricati da AEQ e hanno connettività multicanale Madi e AOIP con la tecnologia Dante)

Anche lo studio di emissione RR2 nel gemello RR1, con la stessa attrezzatura e topologia, lo studio di emissione SIM è simile.

Lo studio di emissione di RFM non funziona mai nella configurazione di controllo / locurario, pertanto sono state installate due console (Arena per l'emissione auto-aperta e il Campidoglio per il giornalista).

Per quanto riguarda Mega FM, è una stazione musicale con programmi di elaborazione non molto complessi, quindi è stata installata una singola console di sabbia per la trasmissione autooperata.

Gli studi di registrazione radio Renasceça lavorano autooperati. Tre studi di registrazione sono stati installati con Arena Console, uno con Console Capitol e due con installazioni di forum di medie dimensioni (ha anche connettività multicanale Madi e AOIP con la tecnologia Dante). Inoltre, ci sono quattro cabine ausiliarie per informazioni con Console Capitol.

Centro tecnico

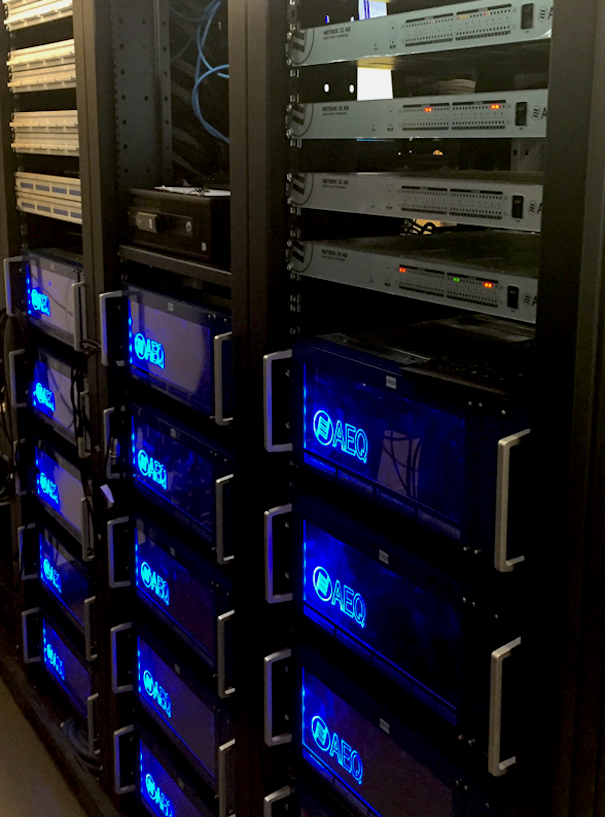

Nel centro tecnico tutte le attrezzature e i sistemi che sono normalmente distribuiti dai diversi studi e stanze di una grande stazione radio sono stati integrati, in modo che siano centralizzati in un luogo sicuro e controllato.

Ad esempio, il telaio delle console audio dell'arena degli studi di registrazione e trasmissione, il telaio dei PC audio, i recettori di ritorno di FM, satellite e televisione e i programmatori di link con destinazioni diverse. Questa installazione centralizzata ha ridotto il cablaggio radiale è che tutte le apparecchiature sono insieme.

Inoltre, sono stati installati tutti gli elementi di comunicazione, trattamento e gestione audio e tutti gli elementi di trasmissione, ricezione e monitoraggio.

Questi sono stati collegati a un sistema di commutazione e distribuzione basato su una matrice digitale BC 2000D (basata su due bus TDM con canali audio 5000 x 5000) con terminazioni AOIP Dante e una console di sabbia, tutti gestiti dal centro tecnico, studi o da remoto, da qualsiasi luogo con connessione a Internet. In questo modo, i lavori di manutenzione sono semplificati, senza spostare i tecnici al centro di produzione dei programmi.

È interessante notare che la matrice digitale BC 2000 D di AEQ ha il proprietario della connettività multicanale di fibra ottica in moduli da 1000 canali, nonché Madi e AOIP con tecnologia Dante). Tra entrambi gli elementi, il cablaggio strutturato, gli switch e altri elementi di connettività di una reti IP da 1 GB gestite con QoS si trovano.

Topologia delle reti IP

4 Dante Reti ridondanti Gigabit Ethernet sono stati distribuiti tra la matrice BC 2000d e le diverse apparecchiature audio della stazione, la maggior parte delle quali situate nel centro tecnico. Ogni rete ha un livello massimo di 512 canali audio ed è montato in base a un paio di switch, rete e backup.

Cada una de estas cuatro redes redundantes da conexión a una parte de los estudios, de forma que en caso de interrupción de una red solo podría afectar a una parte de los estudios conectados y además automáticamente entraría en funcionamiento la red de backup.

Por último, resaltar que se ha previsto un sistema de emisión de emergencia que permite, a través de una configuración especial de las conexiones de AoIP, emitir con la matriz parada.
