Technologie de haut-parleur à ruban et systèmes de haut-parleurs line array

La combinaison de la technologie des haut-parleurs à ruban et de la configuration en réseau linéaire offre des avantages évidents en termes de performances sonores par rapport aux technologies de haut-parleurs et aux dispositions de haut-parleurs traditionnelles. L'utilisation de pilotes de ruban dans un seul boîtier dans une conception à réseau linéaire permet d'obtenir un système hautes performances. exceptionnellement compact.

La technologie des pilotes à ruban représente la prochaine étape dans la conception des enceintes, garantissant une clarté améliorée, une distorsion ultra-faible et une réponse transitoire ultra-rapide.

Les systèmes de haut-parleurs professionnels qui utilisent la technologie des pilotes à ruban sont conçus pour couvrir un large spectre d'applications, étant déployés avec des résultats optimaux dans des situations complexes qui nécessitent une puissance et une qualité sonore de haut niveau ainsi que des niveaux élevés de fiabilité.

Les transducteurs à ruban, ou pilotes de ruban, contiennent un ruban de film métallisé très résistant et léger (en PEN ou en polyimide) sur lequel des pistes de circuit imprimé ont été disposées ; Cette bande est suspendue entre un ensemble d’aimants en néodyme de haute puissance. Ce sont des radiateurs directs et ne nécessitent pas de klaxon pour produire du son. Lorsqu'un courant alternatif est appliqué à la bande avec un amplificateur, la bande est alternativement attirée et repoussée par les aimants. Cette vibration de la bande génère directement des ondes sonores. Les pilotes de ruban actuels sont utilisés pour les hautes et moyennes fréquences, offrant une dispersion horizontale large et homogène, et offrent une endurance et une puissance de sortie élevées.

Pilotes de compression et pilotes de ruban

Traditionnellement, la conception des enceintes repose sur la technologie des haut-parleurs à compression à pavillon. Cette conception comporte un diaphragme métallique avec une bobine mobile entourée d’un aimant. Les composants sont montés dans un réceptacle doté d'une ouverture devant le diaphragme à une extrémité. Le diamètre de cette ouverture est inférieur à celui du diaphragme. Un pavillon est monté dans l'ouverture de la prise du pilote de compression pour contrôler la directivité.

Lorsqu'un courant alternatif est appliqué à la bobine mobile avec un amplificateur, celle-ci et le diaphragme auquel il est connecté sont alternativement attirés et repoussés par l'aimant. La vibration du diaphragme génère des ondes sonores qui sont comprimées lorsqu'elles traversent l'ouverture puis se dilatent dans le pavillon. Ce processus de compression a tendance à générer un effet de distorsion et de rupture aux hautes fréquences. L'interaction entre les ondes sonores et le haut-parleur peut générer une distorsion supplémentaire due à la réflexion et à la réverbération. De plus, au fil du temps, le pavillon vocal présente une compression de puissance avec des pertes de sortie dans les hautes fréquences.

Par rapport aux pilotes de compression, la masse extrêmement faible d'un diaphragme à ruban permet une réponse transitoire beaucoup plus rapide et permet au haut-parleur d'être configuré comme un radiateur direct. Mais en outre, les ondes sonores provenant d'un haut-parleur à ruban ne sont pas compressées puis étendues dans un haut-parleur, ce qui réduit la distorsion, élimine les modes de claquage des hautes fréquences et fournit une réponse haute fréquence étendue. De plus, le fait que les pilotes de ruban n'aient pas de bobine mobile et utilisent à la place des pistes de circuit imprimées sur le diaphragme les empêche d'être affectés par la compression de puissance.

Modèles de dispersion des pilotes

Le son produit par la source ponctuelle d'un pilote de compression donne lieu à un motif de propagation sphérique qui s'étend uniformément dans toutes les directions. Cela nécessite l'utilisation d'un pavillon qui assure le contrôle de la directivité, ce qui peut entraîner des réflexions et des réverbérations d'effets négatifs au sein du pavillon ainsi qu'une augmentation des effets de lobe.

En revanche, le son produit par la source ligne d'un haut-parleur à ruban donne lieu à un motif de propagation cylindrique, avec une large dispersion horizontale et une dispersion verticale contrôlée. De plus, les niveaux de pression acoustique (SPL) produits par un système ligne source sont atténués à un taux qui est la moitié de celui d'un système source ponctuel (3 dB par unité de distance contre 6 dB par unité de distance), générant un SPL plus uniforme dans toute la zone d'écoute.

Technologie de réseau linéaire

Les systèmes d’enceintes line array traditionnels sont construits en empilant des déflecteurs identiques les uns sur les autres pour former un agencement vertical incurvé ou droit. Un agencement linéaire peut fournir un motif de dispersion cylindrique hautement directionnel sur une grande surface. C'est pourquoi les réseaux linéaires sont devenus la norme professionnelle de l'industrie audio pour les applications de sonorisation et de sonorisation telles que le son en direct, les grands événements, les stades ou les festivals en plein air.

Les performances audio supérieures offertes par la technologie des réseaux linéaires sont également utiles pour une variété d'applications dans des installations fixes, telles que les cinémas, les lieux de culte, les discothèques et autres lieux.

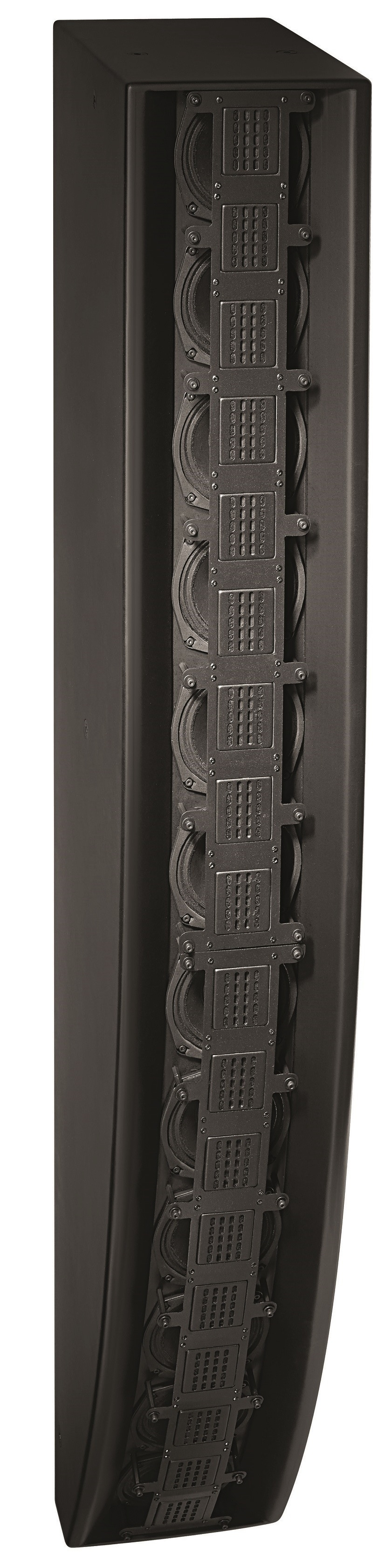

Réseau linéaire basé sur des pilotes de ruban

Le modèle de propagation cylindrique des pilotes de ruban rend ces transducteurs idéaux pour former des réseaux linéaires. Et en ne nécessitant pas de haut-parleurs, les haut-parleurs à ruban peuvent être beaucoup plus compacts que les haut-parleurs de compression traditionnels à pavillon. En bref : ils possèdent les caractéristiques idéales pour monter un réseau linéaire compact dans un seul boîtier, dans une conception droite ou articulée.

Un réseau linéaire basé sur des haut-parleurs à ruban constitue une source audio véritablement linéaire, générant un motif de propagation cylindrique et capable de produire une dispersion horizontale très large et une dispersion verticale très contrôlée, avec un niveau de pression acoustique très cohérent dans toute la zone d'écoute. La combinaison, dans cette solution, des performances sonores supérieures des haut-parleurs à ruban avec les facteurs de performance et de fiabilité d'un système à réseau linéaire signifie qu'elle présente toute une série d'avantages par rapport aux systèmes audio à source ponctuelle traditionnels basés sur des pilotes de compression.
