La UM UHD 42, que está empleándose en la retransmisión de los principales encuentros de la Superliga de Suiza (RSL), integra soluciones de EVS, Grass Valley, Imagine Commmunications, Lawo, NEP, Riedel, NEC, AJA, Axon y Genelec, entre otros fabricantes.

NEP Switzerland UM UHD 42

NEP Suiza acaba de estrenar su segunda unidad móvil 4K UHD, nuevamente concebida y entregada por el integrador alemán Broadcast Solutions. La compañía suiza duplicó sus recursos de producción de 4K de cara a prestar servicio en la temporada 2017/2018 de la Superliga de Suiza (RSL). La UM UHD 42 está empleándose en la producción en 4K UHD de los principales encuentros de la principal liga suiza. Al igual que la anterior unidad móvil, la UM 42 se basa en la familia Streamline Solutions de unidades diseñadas por Broadcast Solutions. Se trata del último ejemplo del modelo Alphaline, una variante de las Vans Streamline OB. Esta Alphaline OB Van ofrece dos áreas de producción y admite hasta 10 producciones de cámara, haciendo uso de más libertad para que el cliente pueda elegir la forma de trabajo y el equipamiento.

blankTras su estreno en la produciendo de un importante evento de atletismo, la unidad viene utilizándose desde el inicio de la Raiffeisen Super League suiza. NEP Switzerland prevé producir esta temporada más de 140 partidos en 4K UHD, todos retransmitidos por el canal de pago Teleclub Sports.

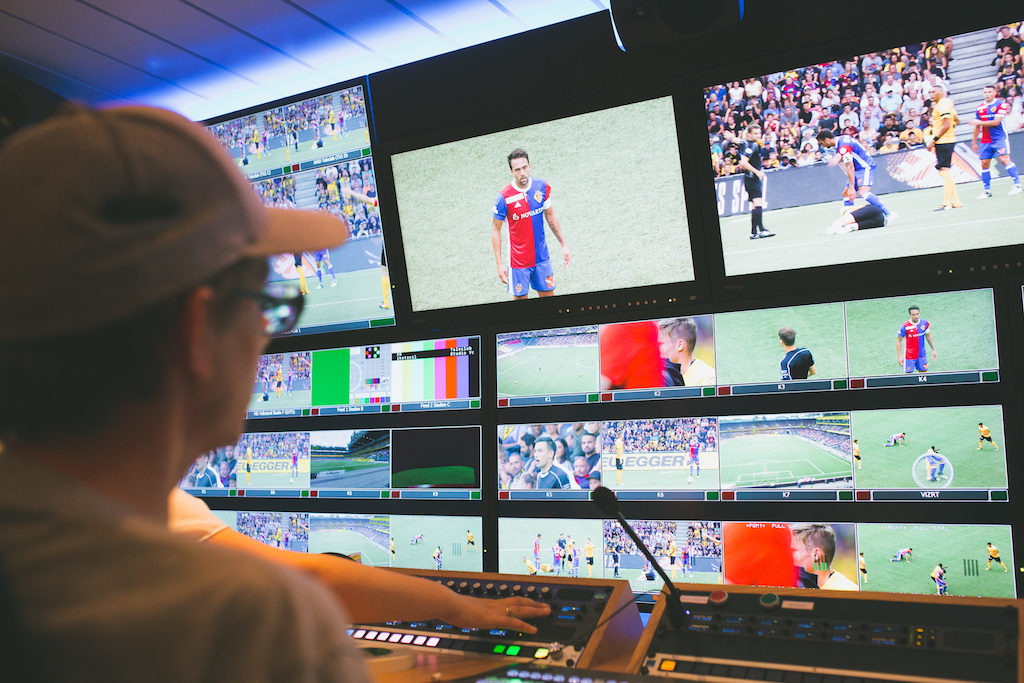

La UM UHD 42 ofrece hasta 23 puestos de trabajo amplios y sobresale con dos áreas de producción y grandes áreas de slomo, además de áreas VIP adicionales para productores, presentadores e invitados con monitores adicionales. El camión ofrece siete áreas de trabajo.

Reto Osterwalder, director general de NEP Switzerland, comenta que «producir en 4K UHD, para otros todavía la excepción, es un negocio diario para nosotros. Gracias a la experiencia que hemos adquirido como equipo al producir la última temporada en 4K, nuestra moderna nueva Unidad Móvil 4K / UHD y nuestra excelente infraestructura, nos permite captar la atmósfera de los partidos con imágenes perfectas y entregarla a los espectadores, de forma fiable, todos los días del partido».

NEP Switzerland UM UHD 42La unidad está diseñada como un tráiler de tamaño completo con una única extensión grande y puede funcionar con hasta 10 cámaras 4K / UHD. NEP Suiza optó por las cámaras LDX 86N de Grass Valley, que ofrecen señales nativas de 4K, junto con las lentes Canon. Como mezclador se utiliza un Grass Valley Karrera K-Frame con 8 M/E. El corazón de la sección de audio es una consola Lawo mc256 con 48 canales, así como un enrutador Lawo Nova73 Compact. Cuatro EVS XT 4K están disponibles para ofrecer al instante y con la máxima fiabilidad las repeticiones de las mejores jugadas y los resúmenes de los partidos.

El camión cuenta con dos áreas de producción separadas. Además. mientras que la mayoría de las producciones televisivas 4K UHD usan actualmente una configuración Square Division (donde la imagen se divide en cuatro cuadrantes), la UM UHD 42 utiliza un formato Two-Sample Interleave (2SI) (4x 3G-SDI, con imágenes en un cuarto de resolución). El formato utilizado ofrece ventajas en el manejo de señales HD adicionales, producidas simultáneamente para todos los partidos de Superliga suiza. Por ejemplo, las señales de intercomunicación se transportan con las señales de alta definición, ya que muchos de los canales de ultra alta definición ya son necesarios para la producción de comentarios trilingües en la emisión.

NEP Switzerland UM UHD 42

Especificaciones técnicas

  • Áreas de trabajo: Producción (5), Segunda producción (4),
  • Espacios: Slomo/Highlight (4), Slomo/Producer (4), Audio (2), Ingeniería (4) y sala VIP
  • Peso: 29 t (tráiler)
  • Cámaras: 10x Grass Valley LDX 86N UHD, 16x LDX 86N HD
    10 cámaras puedes usarse como SuperSloMo
    Disponibilidad de cámaras inalámbricas bajo petición
  • Mezclador: Karrera K-Frame de 8 M/E y panel adicional de 3 M/E
    – 96 entradas x 48 salidas
    – 8x 1080p M/E’s (max. 9x 3G M/E’s) o 4x UHD M/E’s usando DoubleTake
  • Matriz: Imagine Platinum IP3, 256 IN x 352 OUT
  • Monitores: Prod1: 5x NEC 46”, 2x TVLogic UHD 31”
    VIP Area: 1x TVLogic UHD 55”
    Producción/VIP: 4x TVLogic 23”
    Prod2: 4x NEC 24”, 2x NEC 46”
    Slomo: 4x NEC 24” 4x TVLogic 23”
    Ingeniería: 4x TVLogic UHD 24” 4x NEC 24”
    Audio: 2x BON 21”, 2x NEC 21”
  • VTR/Slomo
    2 AJA KiPro ULTRA
    4 XT4K EVS Servers
    X-File3
    2 USB Recorder
  • Control: Lawo VSM
  • Digital Glue: Axon (Distribución), Imagine Communications (Conversión), Riedel MicroN (procesamiento de Audio-Video)
  • Multipantalla: Imagine Platinum SX Pro, 160 imágenes, max. 24 principales, 1x 64×6, 3x 32×6
  • Test y medida: Leader LV 5333, Phabrix QX
  • Mezclador audio: Prod1: Lawo mc256 MKII (48 fader)
    Prod2: Soundcraft Si Performer 1
  • Matriz de audio: Lawo Nova 73 Compact
  • Audio 5.1: Genelec
  • Medida de audio: RTW TM9, CTP Prehear, Sonifex Reference Monitor RM 4C8 con tarjeta decodificadora RM-HDE1
  • KVM Matrix: Guntermann & Drunck
  • Matriz de intercom: Riedel Artist 128
  • Wireless Talkback: Riedel RiFace, Motorola
  • Red de fibra: Riedel MediorNet
  • Stagebox System: 2x DirectOut Andiamo MC
    2x Riedel MediorNet Modular
