Wisi がコンパクトな OH ヘッドエンドを拡張

Wisi Communications は、OH 66 デュアルオーディオ/ビデオエンコーダを備えたコンパクト OH ヘッドエンドを拡張しました。新しいモジュールは、この非常に効率的なヘッドエンドシステムの適用分野と柔軟性を拡大します。

ドイツのメーカーぶら下がっているは、信号処理を目的としたコンパクトな OH ヘッドエンドを拡張し、特にアパート、ホテル、小規模ケーブルネットワーク、レジャー施設、病院などに柔軟に対応できます。ヘッドエンドにはさまざまなモジュールが用意されているため、ユーザーは小規模コミュニティシステム向けにコスト効率の高いヘッドエンドを構成できます。

ツイン A/V エンコーダ OH 66 には、コンポジット A/V 信号または SDI デジタル信号用の 2 つの入力があります。出力は 47 ～ 862 MHz の範囲で調整可能で、QAM 変調または COFDM 変調を選択できます。特に、COFDM 変調は、統合 DVB-T チューナーシステムを備えたフラットスクリーンを備えたホテルの供給システムにとって興味深いものです。

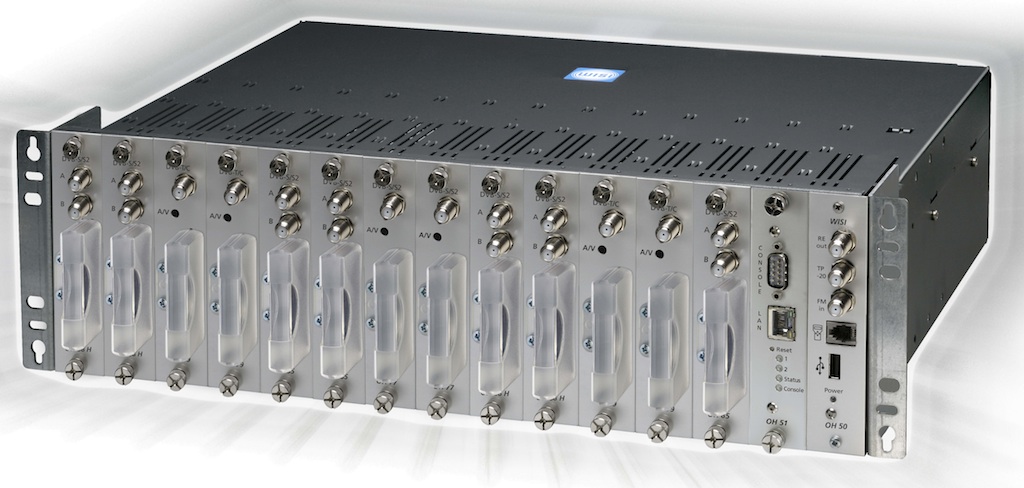

OH ヘッダーは強力なテクノロジーを提供します。コンパクトな寸法です。モジュール式で柔軟性があり、拡張可能で、19 インチラックへの取り付けと壁への取り付けの両方があらかじめ装備されています。特に、OH 50 基本ユニットには、最大 14 個のモジュール用のスロットがあります。これにより、最大 14 個のアナログ TV チャネルまたは 28 個のデジタルトランスポンダの最適化されたチャネル処理が可能になります。

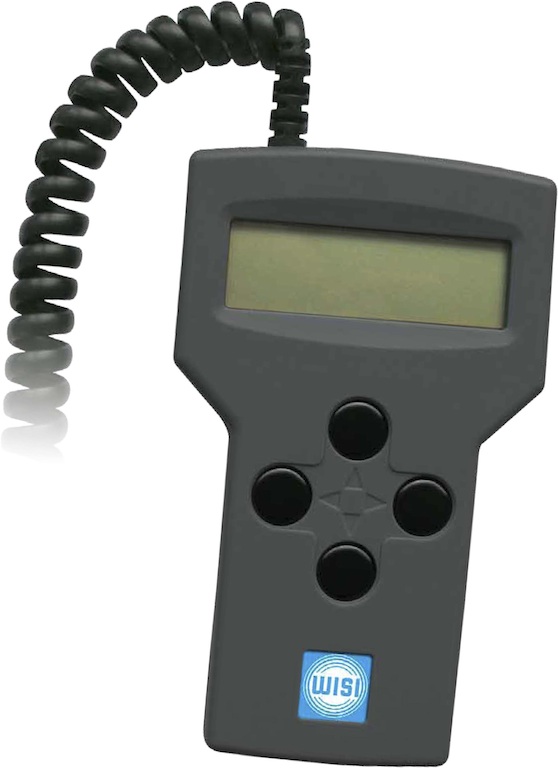

一方、OH 50 ヘッドエンドは、熱的に最適化されたハウジング、統合 FM アンプ、高出力、リモート監視用のイーサネットインターフェイスを備えており、OH 41 ユニバーサルプログラミングリモコンを使用した簡単なプログラミングも可能です。 USB メモリ経由でシステムのアップデートや事前プログラミングが可能です。

柔軟性

さらに、このシステムは、基本ユニットに統合できるさまざまなモジュールを多数提供しています。たとえば、OH 85H はダブル DVB-S/S2 から QAM へのトランスモジュレータモジュールで、2 つの CI インターフェイスが組み込まれています。このモジュールを使用すると、2 つの DVB-S/S2 トランスポンダーを受信し、QAM で 2 つの TV チャンネルに変換できます。同様に、ツイン DVB-S/S2 から COFDM へのトランスモジュレータ、モデル OH 88H にも 2 つの CI インターフェイスが統合されています。これは 2 つの DVB-S/S2 信号を受信し、2 つの COFDM TV チャンネルに変換できます。

OH89 モジュールは、DVB-T/C から COFDM へのツイントランスモジュレータです。このモジュールは 2 つの DVB-T/C チャネルを受信し、それらを COFDM に変換できます。 OH 38 A/V 変調器もダブルモジュールです。このソリューションは、2 つの A/V 信号をステレオサウンドの残留側波帯の 2 つのアナログテレビチャンネルに変調します。出力周波数は 250 kHz 単位で調整されます。

このシステムは、アナログ処理用に 3 つのトランスコーダモジュールも提供します。 OH 76 は DVB-S 信号を受信し、それをアナログ TV チャンネルに処理できます。このモジュールは、統合された I2C インターフェイスを介して MPEG-2 信号を逆多重化し、デコードします。

別の順序では、OH 77 モジュールは DVB-S/S2 信号を受信し、それをアナログテレビチャンネルに処理します。このモジュールは、統合された I2C インターフェイスを介して、MPEG-2 信号と MPEG-4 信号の両方を逆多重化し、デコードします。さらに、NICAM ステレオエンコーダーも統合されています。 OH 70 は DVB-T 信号を受信し、それをアナログ TV チャンネルに処理します。さらに、このモジュールは、統合された I2C インターフェイスを介して、MPEG-2 信号と MPEG-4 信号の両方の入力信号を逆多重化し、デコードします。同様に、NICAM オーディオ処理も提供します。

3 つのトランスコーダにはすべて痕跡側波帯変調器があります。 RF コンバーターのモデル OH 45 は、45 ～ 862 MHz の範囲のアナログテレビチャンネルを変換します。 2 つの SAW フィルターによる優れた選択性を備えているため、入力と出力に隣接するチャンネルでの作業が可能になります。

Wisi は新しい OH システム用のアクセサリも提供しています。このように、ウィザードは、PC を使用して OH 50 基本ユニットとモジュールを設定するためのソリューションです。ヒートは、USB スティックを使用して、USB インターフェイス経由で基本ユニットにロードされます。これにより、システムを迅速かつ簡単に起動できます。 OH 51 モジュールを使用したリモートモニタリングにより、OH ヘッドエンドシステムが完成します。
