リスボンのラジオ・レナスセンサは、新しいオーディオの生産と流通システムを承認します

これは、DANTEプロトコルを備えたIPオーディオディストリビューションを備えたラジオ番組制作センターの世界で最大のインストールです。

RadioRenasceçaは、リスボンの郊外にある新しい本社で、プロジェクトが委託された新しいオーディオ制作および流通システムを立ち上げました。平静.

合計で、4つのAOIPネットワークがオーディオのオーディオと配布の柔軟な要素としてDanteテクノロジーを展開し、4つのAOIPネットワークのサーキットとマトリックスに直接入る別の数百回の回路を組み合わせたTDMバスに基づいたマトリックス上に集中しています。したがって、マトリックスのプロセスと階層制御のプロセスは、AOIPによって分布する回路にまで及びます。

このプロジェクトでは、RadioRenascençaは、研究のすべてのコンソールが、研究によって分布した熱と騒音を生成するデジタルおよびニューラル性の装置であるべきであることを非常に明確にしました。具体的には、研究のすべての主要なコンソールのエンジンは、中央の制御機関室に集中する必要があります。

一方、マイク、CDリーダー、ヘッドフォン、コントロールスピーカーなどの研究で生成または完成するすべての信号は、研究と機械室の間のIPネットワークによって輸送される必要があります。

この目的を達成するために、すべての研究は、高レベルの信頼性と可用性を持つどこにでも信号を設けることができる集中インフラストラクチャに関連しています。

一方、ラジオラジオのRenascençaは、MultiPar HosesとMadiの剛性を回避するAOIPテクノロジーを信頼しています。

このプロジェクトのもう1つの違いは、ルーティングされた操作がコントロールまたはアニメーターに委託されていないため、テクニカルセントラルが隔離されていることです。

RadioRenascençaは、新しい施設から、RadioRenascença（RR）、RFM、SIM、Mega FMの4つの異なるプログラムを発行しています。各プログラムには、発行および記録調査があります。

ポルトガルでは、ジャーナリストが研究から扱うコントローラーとアシスタントを管理する放送研究では、2つまたは3つのコンソールがよく使用されます。さらに、主な発行調査では、研究内に3番目のメインコンソールが、プログラムが複雑ではなく、コントローラーの数字が正当化されないスケジュールで「自己制御」として機能するために機能します。

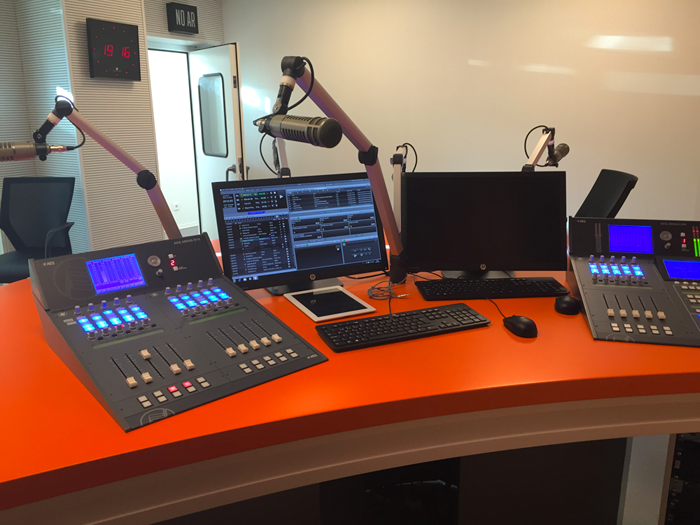

RR1発行調査のために、2つのコンソールがインストールされています。AEQArenafor Selfoperada Issue for JournalistのAEQ Arena、およびIssuance Controlでは、ViewFinderの後ろにあるAEQ Sand Consoleが、特定の複雑なプログラムを準備するために、制御型トポロジー、「支援」を準備するために機能するために設置されています。アリーナに関しては、高レベルの放送用のデジタルオーディオモジュラーコンソールであり、キャピトルは小規模な研究または補助用に設計されたテーブルです。どちらもAEQによって製造されており、ダンテテクノロジーとのマルチチャネルマディとAOIP接続があります）

同じ機器とトポロジーと同じRR1ツインでのRR2発行調査では、SIM発行調査も同様です。

RFM発行調査は、制御 /場所の構成では決して機能しないため、2つのコンソールがインストールされています（自己開始の発行とジャーナリストのキャピトルのアリーナ）。

Mega FMに関しては、それはあまり複雑ではない音楽局であるため、自己操作の放送用の単一の砂コンソールが設置されています。

RadioRenasceçaレコーディング研究は、自己操作されています。 Arenaコンソールには3つのレコーディングスタジオがインストールされています。1つはCapitol Consoleを備えており、2つは中型フォーラムインストールを備えています（Multichannel MadiおよびAOIP接続がDanteテクノロジーとのAOIP接続もあります）。さらに、Capitol Consoleを使用した情報用の4つの補助キャビンがあります。

テクニカルセンター

テクニカルセントラルでは、大規模なラジオ局のさまざまな研究と部屋によって通常配布されるすべての機器とシステムが統合されているため、安全で制御された場所に集中しています。

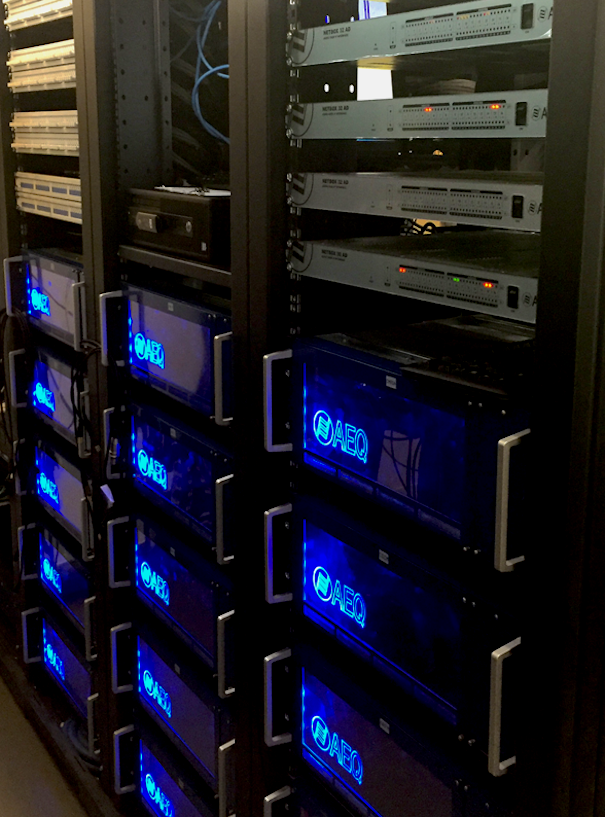

たとえば、レコーディングおよびブロードキャスト研究のアリーナオーディオコンソールのシャーシ、オーディオPCのシャーシ、FM、衛星、テレビのリターン受容体、さまざまな目的地を持つリンクコーダー。この集中型設置により、放射状配線が減少したため、すべての機器が一緒になっています。

さらに、コミュニケーション、トリートメント、オーディオ管理のすべての要素、および送信、受信、監視のすべての要素がインストールされています。

これらは、AOIPダンテ終端と砂コンソールを備えたBC 2000Dデジタルマトリックス（最大容量5000 x 5000オーディオチャネルを備えた2つのTDMバスに基づく）に基づいて、すべての技術センター、研究、またはリモートでインターネット接続を備えた砂コンソールに基づいて、スイッチングおよび配電システムに配線されています。このようにして、技術者をプログラム生産センターに置き換えることなく、メンテナンス作業が簡素化されます。

AEQのBC 2000 Dデジタルマトリックスには、1000チャネルモジュールの光ファイバーによるマルチチャネル接続所有者、およびDANTEテクノロジーのMADIおよびAOIPがあることが存在することは注目に値します。両方の要素、QoSで管理された1GB IPネットワークの構造化された配線、スイッチ、およびその他の接続要素の間にあります。

IPネットワークトポロジ

4 DANTE冗長ネットワークギガビットイーサネットは、BC 2000Dマトリックスとステーションのさまざまなオーディオ機器の間に展開されており、そのほとんどはテクニカルセントラルにあります。各ネットワークの最大レイヤーは512のオーディオチャネルの最大層で、いくつかのスイッチ、メイン、バックアップに基づいてマウントされています。

これらの4つの冗長ネットワークのそれぞれは研究の一部を接続するため、ネットワークの中断の場合、接続された研究の一部にのみ影響し、バックアップネットワークも自動的に動作します。

最後に、AOIP接続の特別な構成を介して、マトリックスで発射できる緊急排出システムが計画されていることを強調します。
