リーダーは、NAB 2017 で、LV5490 マルチスクリーン波形モニターの最新の追加製品を展示します。

Leader LV5490 は、コンパクトなポータブルユニットで 4K、UHD、3G、HD、SD のテストおよび測定機能を提供します。

リーダーは、NAB 2017 で、LV5490 マルチスクリーン波形モニターの最新の追加製品を展示します。 Leader LV5490 は、ラック幅の半分、高さ 4U の筐体を占め、コンパクトなポータブルユニットで 4K、UHD、3G、HD、SD のテストおよび測定機能を提供します。 LV5490 の 9 インチ LCD モニタでは、波形、ベクトル、5 バー、画像表示をすべて同時に表示できます。

モニターは 1920 x 1080 のフル HD 解像度で、広い視野角と高い色再現性を備えています。 1920 x 1080 HD DVI および HD-SDI ラスタライズ出力も提供され、大型モニターに供給できます。オーバーレイを含め、最大 4 つの SDI 入力を同時に表示できます。個々のチャンネルのサイズと位置は、USB マウスを使用してディスプレイ上で調整できるため、ユーザーは固定サイズの象限に限定されません。

LV5490SER07 HDR オプションにより、LV5490 は ITU.BT.2100 ハイブリッドログガンマ、ドルビー PQ、または Sony SLOG-3 プロトコルで 4K と HD HDR の両方を測定できるようになります。最新のソフトウェアバージョン 3.2 では、LV5490 に 5 バー表示機能が組み込まれています。受信 SDI 信号は 5 つのシアン色の棒グラフに変換され、最大輝度と最小輝度、赤色成分、緑色成分、青色成分、複合レベルを同時に表示します。色域エラーは、法定のしきい値を超える赤色の偏位として表示されます。

バー 1 を基準として使用して輝度レベルを正しく調整すると、画像が最適な露出になっているかどうかを迅速かつ簡単にチェックでき、ハイライトのクリッピングや潰れを回避できます。 R、G、B グラフ (それぞれバー 2、3、4) には、色成分が色域外にある場合に非常に目立つアラートが表示されます。バー 5 は、出力が複合チャンネルとして配信するために統合されている場合に、正または負のレベルを超えることについて同様の警告を提供します。各バーは線形パーセントスケールとして表示されます。補助機能には、ラインの選択と表示、ローパス過渡誤差フィルター、および一連のユーザープリセットが含まれます。

In its multiscreen mode, the LV5490 can display five-bar and additional user-selected reference content such as R, G and B waveforms on its internal monitor or rasterized output.

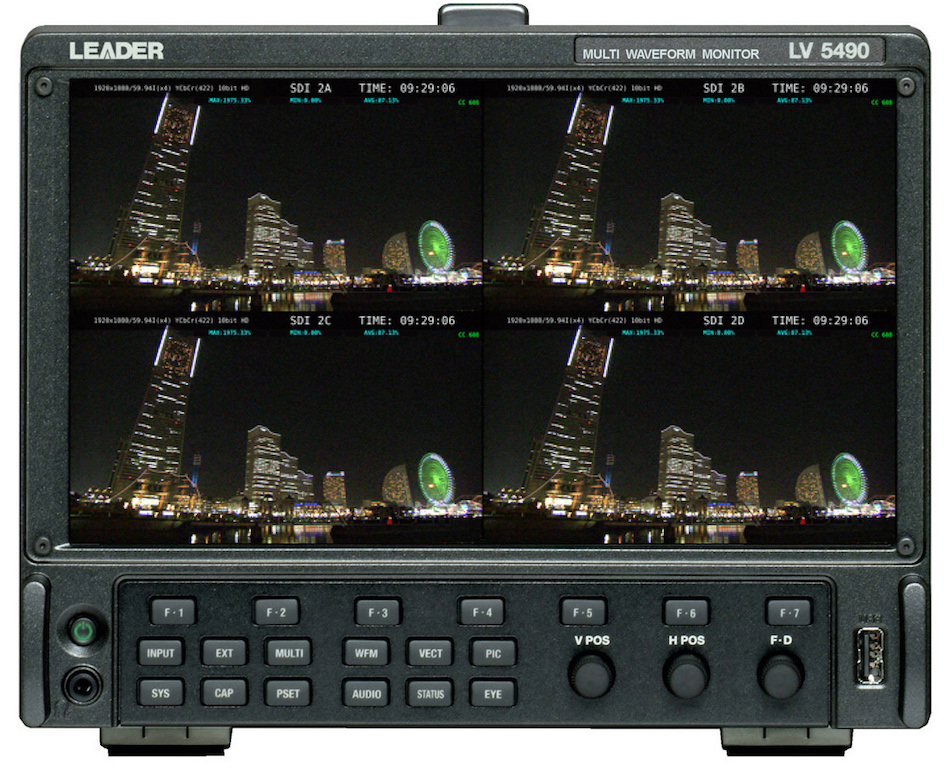

LV5490 multiscreen waveform monitor

High Dynamic Range (HDR) measurement. This employs an HDR display using Leader’s highly intuitive Cinezone false colors to highlight areas of concern when operating with HDR content. The Leader HDR display supports SMPTE ST2084 (Dolby PQ curve), ARIB STD B-67 (BBC/NHK Hybrid Log Gamma) and SLOG3.

12G-SDI接続。このオプションは、12G-SDI、3G-SDI クアッドリンク、3G-SDI デュアルリンク、および HD-SDI をサポートし、各入力は 4096 x 2160 ピクセルの 4K または 3840 x 2160 ピクセルの UHD 画像の 4 分の 1 を処理します。このインターフェイスには、リクロックされた 12G-SDI 出力も組み込まれています。ジッター測定付きの 12G-SDI アイパターンがオプションで利用可能になります。

スポーツ中継中にスローモーション再生を提供するために通常導入される高速カメラで使用する、最大 8 倍のリアルタイムでの高フレームレート 4K 信号の分析。

Sony の IP ライブビデオとネットワークメディアインターフェイステクノロジーのサポート。
