Blackmagic 3G-SDI Arduino 扩展板：如何使用简单的卡创建自定义摄像机和 SDI 设备控件

新产品由一个简单的扩展卡组成，其中包括 SDI 输入和输出。前者允许您使用任何类型的源，而后者连接到相机并具有内置控制协议。

Blackmagic 设计推出了有趣的 3G-SDI Arduino Shield 扩展卡。该解决方案允许用户为摄像机和其他 SDI 设备创建自定义驱动程序。
使用 SDI 连接创建用于摄像机控制的自定义系统是一项严峻的挑战，需要编程技能来克服它。这使得很难将 Blackmagic Design 摄像机集成到特殊的广播平台中，因为需要制造支持 SDI 的设备，以便使用公司开发的控制协议进行远程作。为了解决这个问题，该公司为 Arduino 微控制器开发了一款名为 Blackmagic 3G-SDI Arduino Shield 的扩展卡，它为该领域的技术人员和工程师提供了便利。

Arduino 是一家开发基于物理和计算机支持的开源电子板的公司。与 Raspberry Pi 模型（更适合系统工程师）一样，其产品受到设备制造商的青睐，旨在提供一种更简单、更便宜的方式来创建自定义解决方案。

Arduino 选择英文单词“shield”来命名其扩展卡，Blackmagic Design 决定通过开发新的 Blackmagic 3G-SDI Arduino Shield 来利用其功能。该公司还提供了一个所用代码的示例，以展示 Arduino 板如何与 Blackmagic 卡通信，以及它们如何反过来向相机发送控制命令。

El nuevo producto consiste en una tarjeta de expansión simple que incluye una entrada y una salida SDI. La primera permite emplear cualquier tipo de fuentes, mientras que la segunda se conecta a la cámara y tiene un protocolo de control integrado. Este dispositivo es muy fácil de usar. Solo es necesario buscar los comandos que se desean emplear en el manual de instrucciones y luego añadirlos al código de Arduino que se utiliza para enviarlos a la tarjeta de Blackmagic, la cual a su vez permite integrarlos en la señal SDI.

Protocolo de control

控制协议利用此通道上的抑制间隔来传输命令，允许您通过 SDI 电缆调整相机中的镜头、调整颜色、接收主信号以及使用指示灯或通信系统等功能，以避免使用其他更昂贵的设备。该协议记录在 Blackmagic 产品手册中，也被其他制造商采用。如今，它已成为该公司开发的多种设备的一部分，包括其各种相机、切换器、存储卡、电子取景器和监视器。

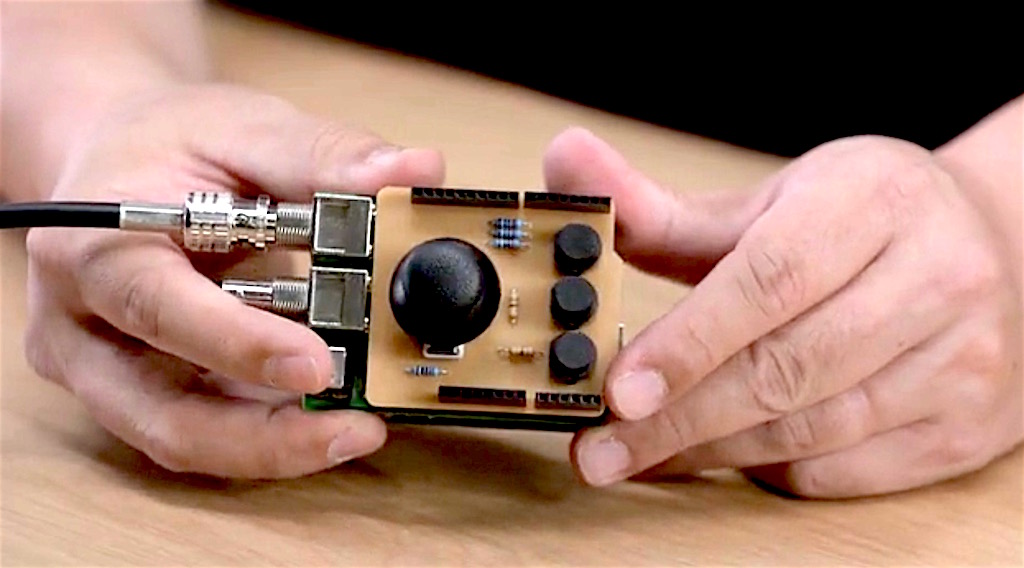

例如，您可以创建一个简单的控制器，该控制器在卡顶部带有一个用于发送命令的纵杆，以便您可以调整光圈的焦距或光圈。可能性是无限的，用户现在有办法轻松创建适合他们需求的解决方案。

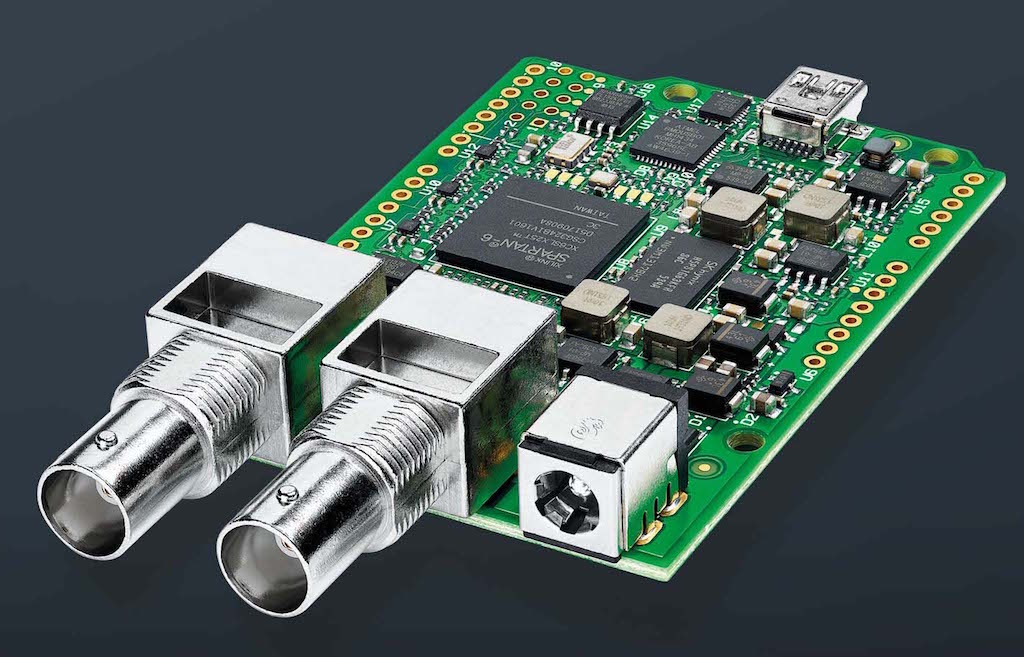

新的 Blackmagic 3G-SDI Arduino Shield 设备由一个简单的双面 SDI 卡组成，该卡提供了为 Arduino 板供电的可能性。它还包括一个 USB 端口，可让您在将来 Blackmagic 开发新功能时更新内部软件。另一方面，I2C 总线有助于通过电缆连接两个单元，在需要将它们放置在狭小空间内的情况下。

Blackmagic Design 首席执行官 Grant Petty 表示：“Blackmagic Design 3G-SDI Arduino Shield 卡为我们的所有产品提供了更大的可访问性。例如，当与新款URSA Mini相机或Studio Viewfinder配合使用时，它能创建独特而有趣的解决方案，以完全不同的方式使用您的设备。我们期待用户取得非凡的成果。
