Rohde & Schwarz demuestra todo el potencial de sus soluciones para almacenamiento, cabecera y transmisión en 4K

Rohde & Schwarz despliega en la 4K-UHD Summit de Sevilla un piloto que demuestra la posibilidad de emitir tres señales 4K en un solo múltiplex DVB-T2 que Cellnex distribuye en directo para Sevilla, Madrid y Barcelona.

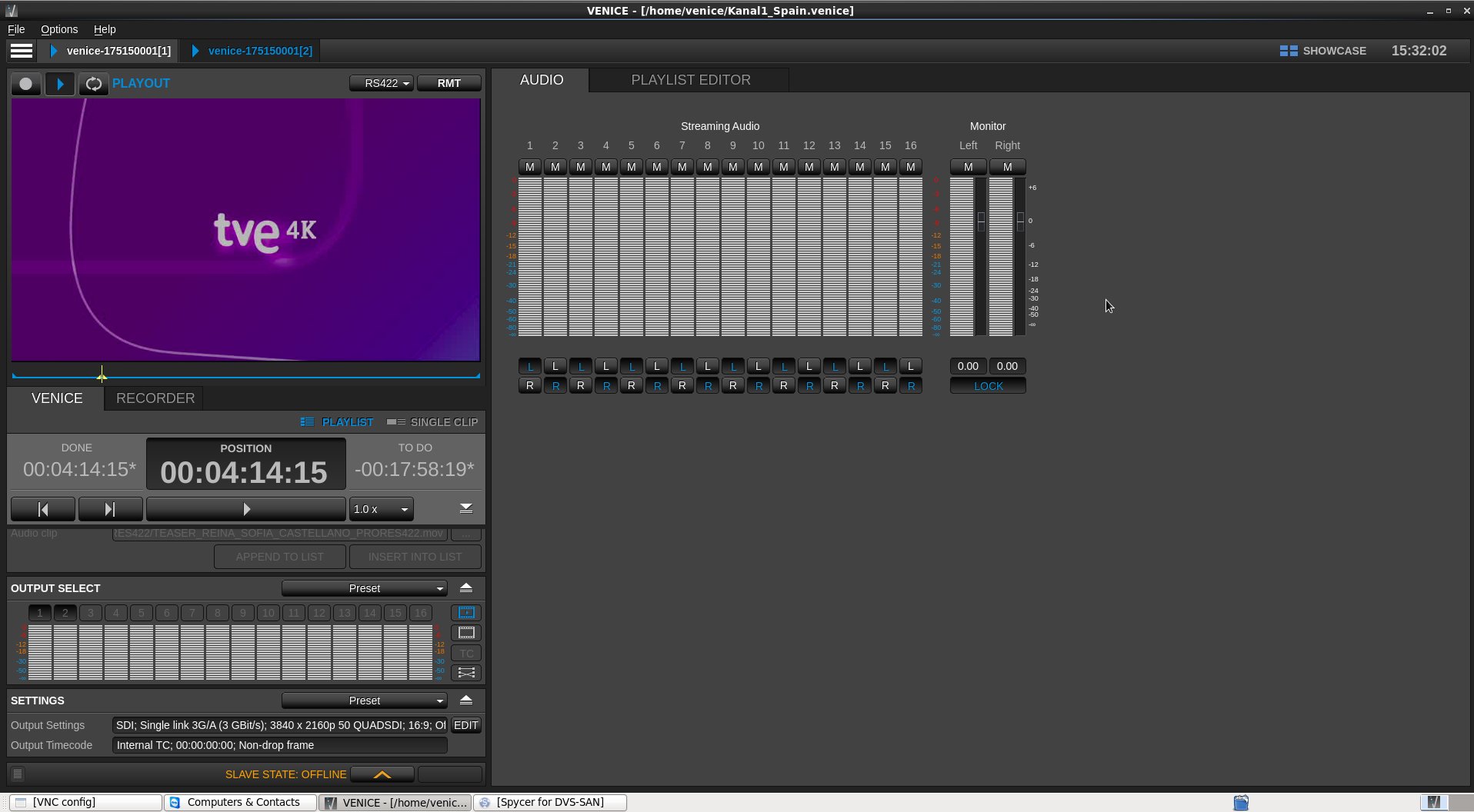

Rohde & Schwarz has deployed in the 4K-UHD Summit from Seville a complete demonstrator for 4K broadcast in real time. This pilot is based on a native 4K Venice server equipped with two channels. This equipment manages classic video server tasks such as HD-SDI consumption, studio and channel playback, as well as file-based tasks such as file import, transcoding and media transfer operations.

Desde el servidor, la señal 4K de demostración se envía a una cabecera donde se codifica en 4K HDR. La cabecera R&S AVHE100 integra todas las funciones esenciales para la codificación y multiplexado en muy pocos componentes de hardware, lo que la convierte en uno de los sistemas más compactos del mercado. Sus componentes básicos son la plataforma de procesamiento R&S AVS100 y el gateway de audio y vídeo R&S AVG100. Desde esta única solución se codifica y se hace la multiplexación estadística de la señal 4K.

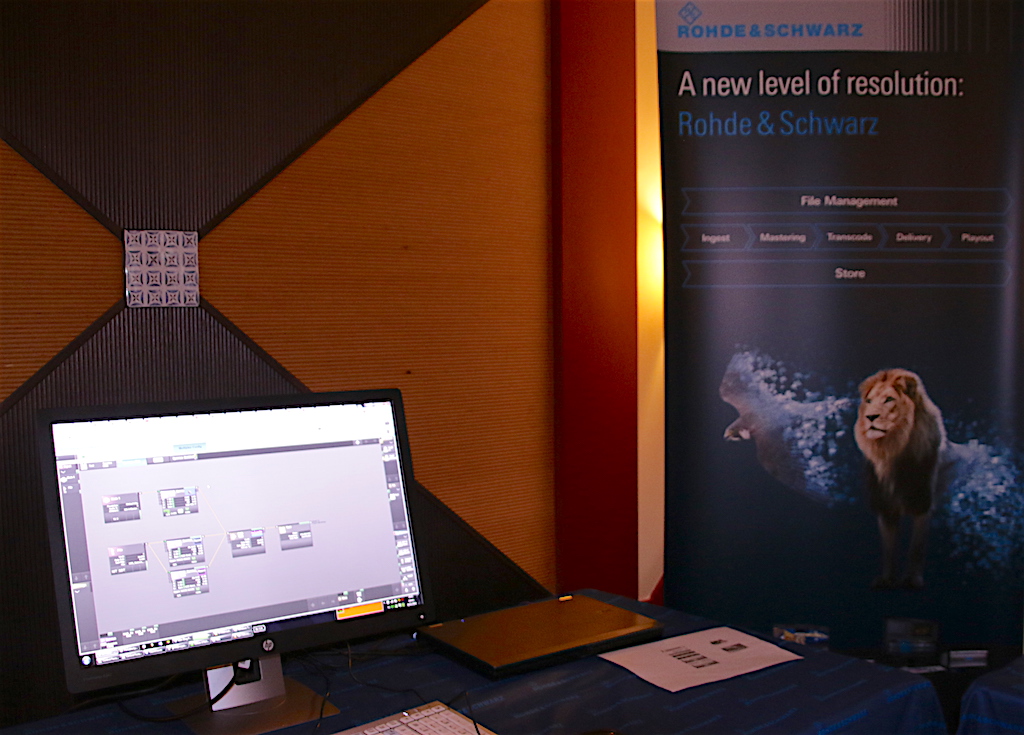

La plataforma R&S AVHE, completamente basada en software, es escalable, ampliable y puede ser fácilmente actualizada a nuevos formatos. El sistema de gestión de cabecera integrado ofrece acceso completo a todas las configuraciones mediante una GUI bien estructurada en una única pantalla. Controla todos los componentes del sistema integrado tales como los decodificadores, codificadores, multiplexador, scrambler, T2MI gateway y mucho más.

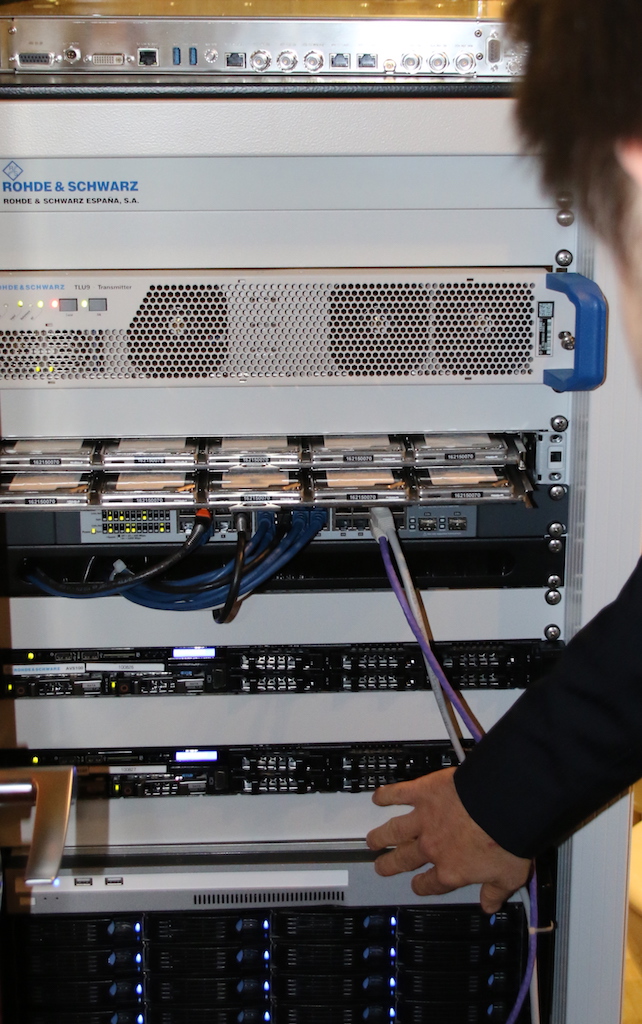

Una de las señales que parten de la cabecera se encamina vía IP al transmisor. En este piloto se está empleando el nuevo transmisor R&S TLU9 de 200 watios. Este transmisor se caracteriza por reducir los gastos de operación de forma considerable. Sus componentes avanzados y una arquitectura que mejora notablemente la calidad y la estabilidad de la señal. El transmisor cuenta con una batería de reserva integrada que impide que las interrupciones del suministro eléctrico de hasta diez segundos ocasionen un rearranque del transmisor, lo que reduce el tiempo de inactividad al mínimo. El transmisor R&S TLU9 refrigerado por aire está disponible con potencias de salida de 1 a 400 W.

Otra señal de este piloto se envía a un monitor previo paso por un equipo de prueba ETL de Rohde & Schwarz. Esta solución cuenta con una plataforma multiestándar universal para analizar señales de televisión y combina las funciones de un receptor de televisión de prueba y un analizador de espectros, junto con un analizador de flujo de bits en un instrumento muy portátil, mientras que mantiene una alta precisión en la medición. Las capacidades de flujo de bits de la unidad abarcan medición y registro de siete parámetros de flujo de transporte. El ETL también brinda velocidad de bits total, junto con información sobre cómo esa velocidad de bits se divide entre los diversos servicios que se transmiten. Además, el ETL proporciona imagen y sonido para cada uno de los canales codificados en el flujo que uno esté analizando.

Multichannel monitoring

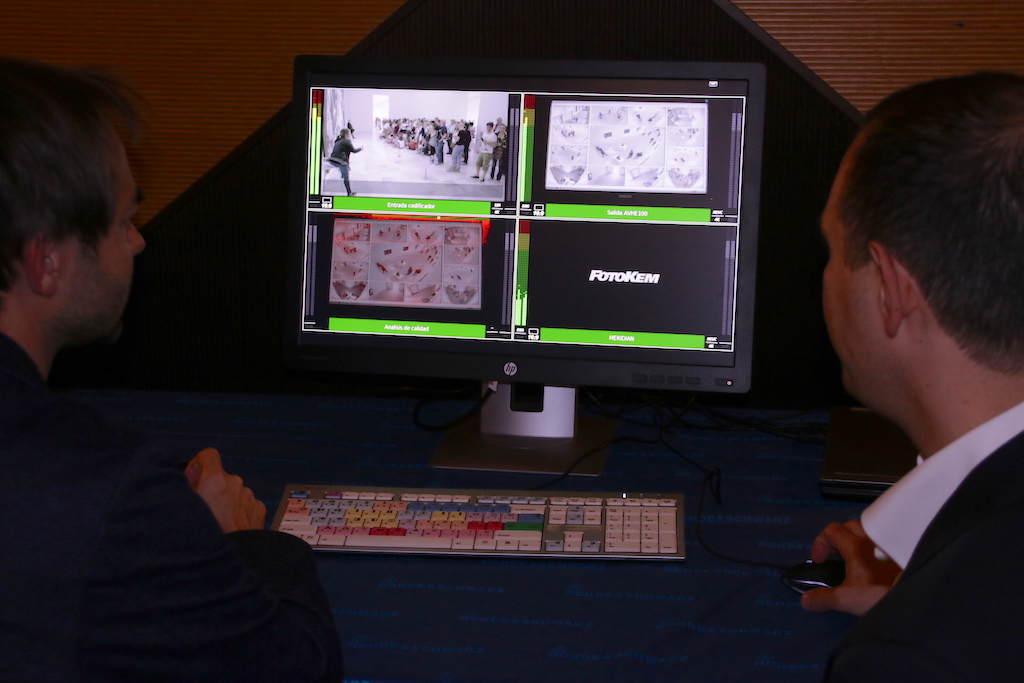

In parallel, multichannel monitoring is carried out with the BMM-810 multiviewer that monitors 4K/UHD signals through IP, ASI and 3G-SDI. Although it is apparently a multiviewer, this measurement instrument goes much further as it offers combined monitoring of broadcast and OTT services with full compatibility for H.265/HEVC and SDI over IP (SMPTE 2022-5/6). Here it is configured to make a quality measurement based on the signals that enter from the Venice and those that leave the header, offering a differential value in graphic form, referential image (mark in red on the image the differences that you notice between the two images) evolution over time,

Gracias a esta tecnología Cellnex Telecom ha conseguido emitir durante esta 4K-UHD Summit para las áreas metropolitanas de Sevilla, Madrid y Barcelona tres señales en Ultra Alta Definición 4K HDR en un solo múltiplex con codificación HEVC y multiplexación estadística. “A pesar de que muchos pensaban que esto no sería posible, en la 4K-UHD Summit está quedando patente que esto ya es una realidad gracias a los sistemas de cabecera y codificación de Rohde & Schwarz y todo ello en apenas 34 Mbps”, ha comentado Albert Donate, director de ventas del área broadcast&media en Rohde & Schwarz.
