AEQ Titan: BC-2000D アレイ コンセントレータ

AEQ は、最大 5120x5120 のオーディオ チャンネルと 5 つの双方向光ファイバー ポートを備えた大容量デジタル オーディオ マトリックスを備えています。

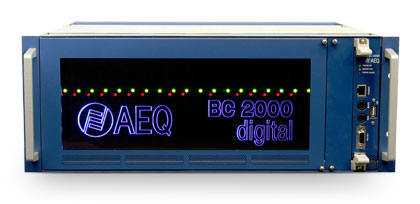

AEQ の新しい BC 2000D Router Titan マトリックス コンセントレータは、ラジオやテレビの番組制作センターやその他の同様のシナリオにおけるデジタルおよびアナログ オーディオのルーティングと配信のニーズを完全にカバーし、TDM テクノロジーで数千の入出力を追加、配信、処理します。光ファイバー リンクを使用してさまざまなサブラックを相互接続することで、AEQ BC 2000D ルーターは分散型システムとなり、サブラックは 150 を超える入出力を持ち、同じシステム内の他のラックから最大 10 キロメートル離れたところに配置できます。 TITAN アレイ コンセントレータにより、システムは 5000 を超える入出力を実現できます。オーディオ接続は、1024 x 1024 チャネルの光ファイバー用の 5 つの双方向ポートを介して行われます。 制御は一元的に行うことも、ユーザー、管理、監視アプリケーションを備えたさまざまなワークステーションや専用の XY パネルから構造化して行うこともできます。 Titan コンセントレーターは、5120 x 5120 オーディオ チャネルの大容量デジタル オーディオ マトリックスで、5 つの双方向光ファイバー ポートを備え、ノンブロッキング アーキテクチャで、それぞれのポートに 1024 チャネルのストリームを接続できます。 BC 2000 D システムの他の部分と同様、制御システムは TCP/IP アーキテクチャに基づいており、2 つのコントローラがクラスタ モードで動作し、単一の仮想 IP アドレスを制御インターフェイスに提供します。

BC 2000D ソリューションは、E1/T1/J1 およびイーサネット回線用のオーディオおよびデータ マルチプレクサでもあります。 BC 2215 マルチプレクサ カードを介して、E1/T1/J1 データ伝送リンクでオーディオ チャネルを挿入および抽出し、距離制限のない局や放送センターのネットワークでのオーディオ配信にその使用分野を開きます。データ チャネルは BC 2216 カードに組み込むこともできます。

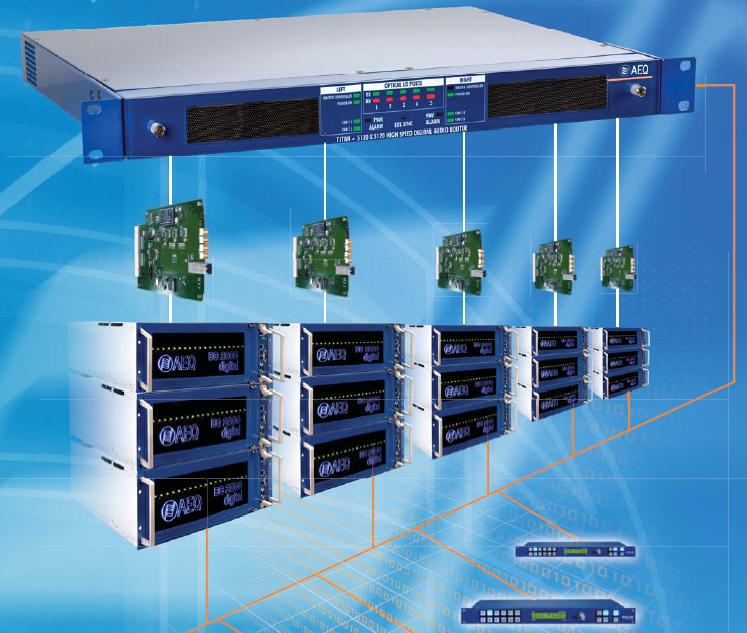

BC 2000 D システムに完全に統合されており、オーディオ接続は 5 つの双方向光ファイバー ポートを通じて行われ、BC 2000 D – BC 2213 カードと直接互換性があります。このようにして、1024 x 1024 オーディオ チャネルのサブマトリクスを接続して上位構造を形成し、最大容量 5120 x 5120 に達するまで常にノンブロッキング特性を維持できます。BC マトリクス コンセントレータ 2000 D Router Titan は、重要なシステムでオーディオ スイッチング コアとして機能するように設計されています。装置のメンテナンスは、装置が収容されているラックから取り外す必要がなく、最小限の時間で実行できます。
