「クアッド」構成のクリスティ投影とドルビーアトモスによる「スタートレックイントゥダークネス」のプレビュー

この構成は立体視用に設計されており、特別に新しく開発されたレンズ位置合わせシステムを備えた 4 台のデジタルシネマプロジェクターを使用し、完全に位置合わせされた非常に高輝度の画像を投影できます。

ロサンゼルスのドルビー・シアターでの初演と同時に行われた。 スタートレックイントゥダークネス、クリスティは、「クアッド」構成のレーザープロジェクターによる立体投影を初めて大勢の聴衆の前で実施しました。臨場感あふれるサウンドで先行プレミアも実施ドルビーアトモス。

この構成では、新しく開発された特殊なレンズアライメントシステムを備えた 4 台のデジタルシネマプロジェクターを使用します。この際、Christie CP4230 4K DLP を 4 台使用しました。

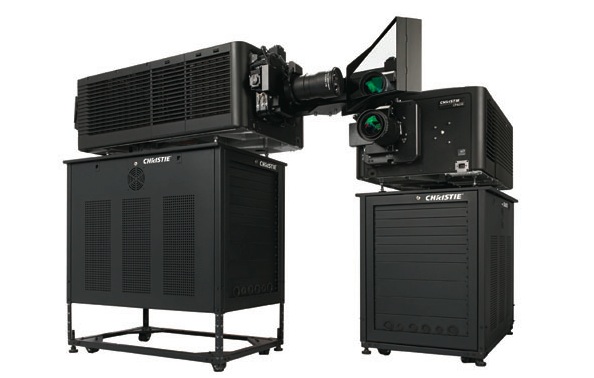

そのうちの 2 つはスクリーンに直接面し、他の 2 つは直角に配置され、光を 2 つのミラーに投影し、スクリーンに向かって光を導きました。このようにして、実際には 2 つの「デュオ」を合計したシステムが実現されます (画像構成でわかるように)。2 つのプロジェクターが互いに直角に配置され、画像の 1 つがミラーで反射されます。

Christie は、この「Quad」投影をドルビー 3D と組み合わせて販売する予定です。

Quad システムの目的は、4 つの画像を完全に正確に位置合わせしてスクリーン上に投影し、立体投影で前例のない明るさを実現することです。このタイプの複数の投影構成でよくある問題の 1 つは、レンズが離れすぎているため、スクリーン上のすべてのピクセルを一致させることが不可能であることです。たとえば、画像の中心を完全に揃えることは可能ですが、端の領域では不可能です。

クリスティが開発したこの「クアッド」投影システムは、この収差を排除し、3D 投影のスクリーン領域全体にわたってシャープで超高輝度の画像を提供します。
