印象的な ARD セット「Tagesschau」の VSM ですべてを制御

El sistema de L-S-B Broadcast permite un control centralizado de matrices de vídeo y audio e interfaces, IMD y UMD, automatización, servidores y tally.

El nuevo estudio de los informativos de la ARD alemana ha marcado un antes y un después por su versatilidad y espectacularidad. El plató del informativo Tagesschau dispone de un impresionante videowall de 18 metros de ancho en el que se proyectan vídeos y gráficos en tiempo real durante la emisión de cada informativo.

ヨーロッパで最も先進的なこのセットの主要コンポーネントは、VSM 制御システムです。 L-S-B ブロードキャストテクノロジーズブロードキャスト中に多数のタスクの制御を引き受けるためです。 VSM は、ビデオとオーディオのアレイとインターフェイス、IMD と UMD、オートメーション、サーバー、およびタリーを管理する集中制御システムです。このシステムは、MCI Hamburg によって現場で設置および構成されました。

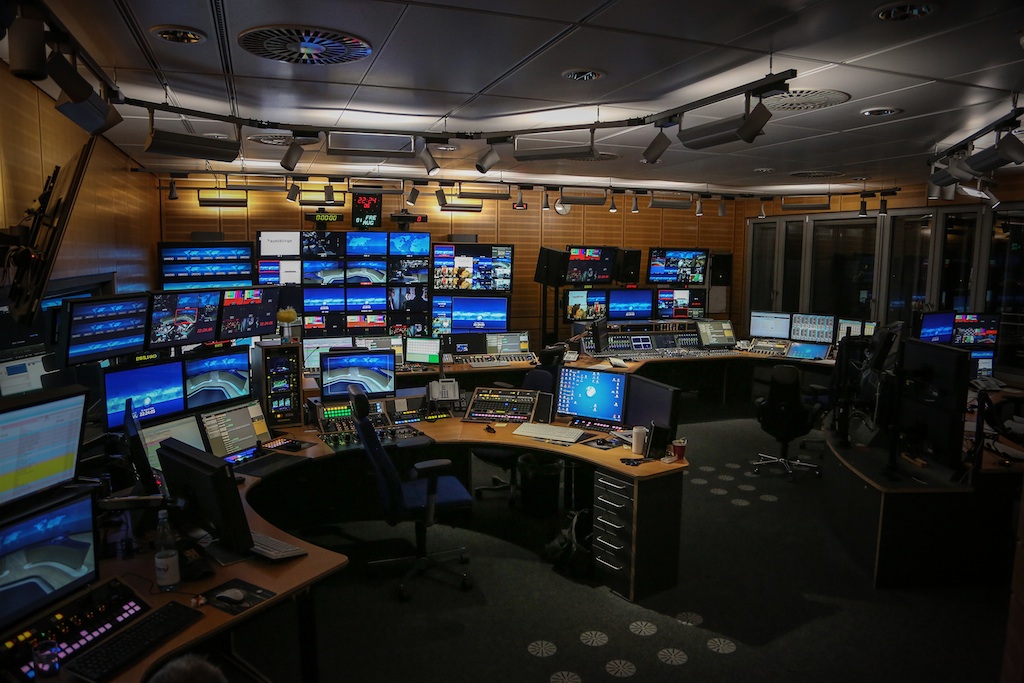

このスタジオは、大規模なセットと 2 つのコントロールで構成されており、VSM はビデオウォールに送信されるすべての信号を制御し、オンエアとタリーをミックスし、さらにオーディオとビデオのマトリックスの制御を可能にします。また、VSM は、重要な機器に障害が発生した場合に代替トランスポート信号全体を制御します。実際、VSM は 2 つのコントロールルーム間の冗長性の切り替えを制御します。

各部屋にはマトリクスがありますエバーツ (288×288フレーム)。この施設には、130 台の Penta ディスプレイ (VSM を介して入力の切り替えとスクリーンセーバーのオン/オフ制御) のほか、UMD と IMD が VSM によって制御される 24 台のマルチディスプレイがあります。

ビデオに関しては、VSM システムはミキサーも制御しますソニー各制御室にある MVS 7000 は、タリー、タグ、補助バスルーティングへのアクセスと制御を備えています。

オーディオに関しては、VSM は、VSM システムに組み込まれているガジェットサーバー 5 を介して、DSP イコライザー、マイク入力、クロスオーバーポイントの切り替えの調整パラメーターに直接アクセスすることで、Stagetec Nexus マトリックスとミキサーも制御します。 Lynx モジュラーシステムも VSM 経由で接続されており、すべてのフレームシンクロナイザーまたはオーディオ遅延パラメーターもこのシステムから管理されます。

VSM の vLayer 機能を使用すると、Mosart オートメーションでビデオアレイへの完全な制御アクセスが可能になります。システム内のアクティブなリソースの管理は VSM を通じて実行され、3 つの Mosart 自動化システムに伝達されます。 VSM は、24 台のマルチディスプレイのレイアウト設計とラベル付けにも使用されます。
