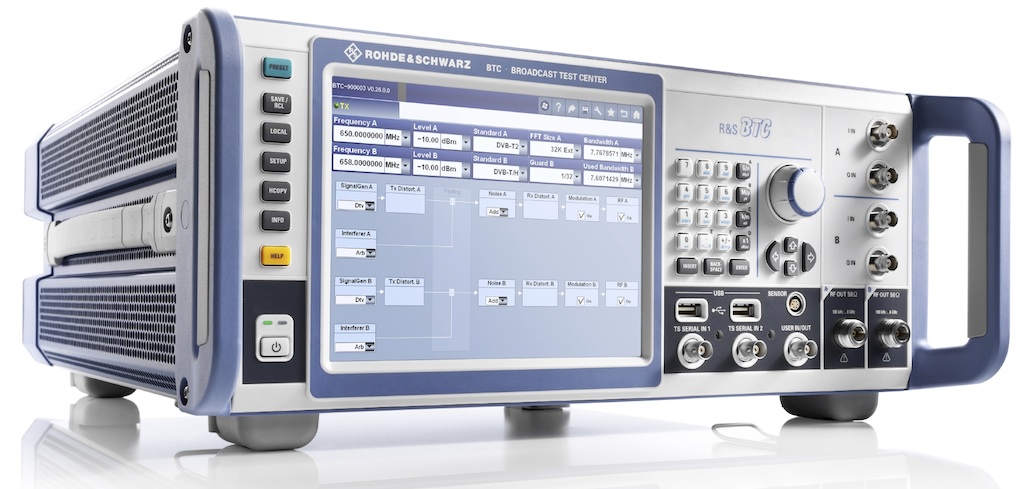

R&S BTC: la nueva plataforma de medida avanzada de Rohde & Schwarz “todo en uno” para pruebas en equipamiento broadcast

新系统为单个设备中的所有音频，视频和多媒体应用提供了完整的测量环境。参考RF发电机为所有电视和广播标准生成RF信号，并模拟其传输。

El nuevo generador de señales de referencia R&S BTC de Rohde & Schwarz permite a los usuarios realizar medidas completas en tiempo real en todos los niveles de “open systems interconnection” (OSI). Los equipos bajo prueba pueden también integrarse en secuencias de medida automáticas. Este generador “todo en uno” soporta todos los estándares actuales y futuros. Las tramas de video y audio pueden ser generadas, repetidas, transmitidas en formato modulado. El R&S BTC combina la generación de señales, la función de DUT embedding y el análisis de video/audio mientras establece simultáneamente el failure point (PFP). El resultado es una evaluación rápida, eficaz, reproducible y objetiva de la calidad de la imagen.

其中包括芯片组和接收器制造商的开发，认证和质量控制，房屋，专业卫星传输设备的制造商，网络运营商，政府机构，航空航天行业和国防部。

El generador avanzado de señales de broadcast, R&S BTC, presenta dos caminos distintos de señal en tiempo real, cada uno con un ancho de banda de modulación de 160 MHz. El R&S BTC ofrece una amplia gama de funciones de análisis y soporta todos los principales estándares digitales y analógicos de TV por cable, satélite y terrestre, así como los estándares digitales y analógicos de audio broadcasting y los estándares de DVB de segunda generación tales como DVB-T2, DVB-C2, DVB-S2 y sus interfaces.

Gracias a su diseño modular, el R&S BTC puede ser optimizado para realizar una gran variedad de tareas. Esto permite ahorrar ya que evita la necesidad de costosos e interminables setups de medida que requieren de varios equipos de prueba. La función integrada de control de la secuencia de medida automática reduce los tiempos de medida. Las pruebas repetibles permiten llevar a cabo las medidas de certificación de forma rápida y fiable.

Una de las principales tareas a la hora de desarrollar equipamiento de broadcast es medir el equipo en condiciones reales y complejas de interferencias. El R&S BTC cubre esta necesidad ofreciendo hasta ocho generadores de formas de onda arbitrarias (AWG) por cada camino de RF, además de los dos caminos independientes de señal en tiempo real. Los AWGs generan entornos complejos de interferencias con el máximo rango dinámico en todo el ancho de banda de frecuencia.

Los fabricantes de chips y sintonizadores necesitan que los datos I/Q sean altamente flexibles en términos de velocidad y formato de datos. El R&S BTC dispone de unos interfaces digitales de datos I/Q y entrada/ salida flexible de datos I/Q para ofrecer la máxima capacidad de medida y diseño.

La pantalla táctil de 8.4” de alta resolución y la tarjeta gráfica de usuario con bloques jerárquicos de funciones permiten a los usuarios manejar rápida y fácilmente el R&S BTC. Todo el setup de medida, incluyendo la generación de señal, el control de la secuencia, el análisis y el DUT, puede ser visualizado gráficamente para conseguir una visión clara de las tareas de medidas más complejas. Los mandos de control remoto son compatibles con la familia R&S SFx, así como con el R&S SFU, el generador de señal multiestándar ya conocido en todo el mundo. Esto simplifica la integración del R&S BTC en los entornos de medida ya existentes.
