光ファイバーにおける COFDM

大学キャンパスや大病院などの大規模な SMATV 集合アンテナ設備では、漏洩や干渉なく信号を伝送するための理想的なソリューションとして光ファイバーが浮上しています。

同軸ケーブルを介した TV 配信システムの主な制限の 1 つは、使用する周波数とケーブルの長さに応じて RF 損失が増加することです。ある地点から別の地点まで長距離にわたって RF 信号を伝送する必要があるアプリケーションでは、同軸ケーブルは最適なソリューションではありません。非常に多くの場合、長い同軸ケーブルの使用にはインライン RF アンプの使用が含まれるため、このソリューションは多少高価になる場合があり、ケーブルの劣化は避けられません。

「大規模な集合アンテナ設置」SMATV と表現できるこのタイプの用途 (たとえば、信号を本館から他の建物に運ぶ必要がある大学のキャンパス) では、光ファイバー ケーブルが理想的なソリューションであると思われます。光ファイバーケーブルは、同軸ケーブルに比べて損失が非常に小さいです。非金属ケーブルであるため、RF 信号の漏れや干渉の問題が発生しないため、光ファイバーは「ノイズの多い」RF 媒体を介して RF 信号を伝送するのに最適なソリューションとなります。

ソリューション

このタイプの設置については、次のような会社が利用します。 プロマックス 彼らは具体的な解決策を持っています。

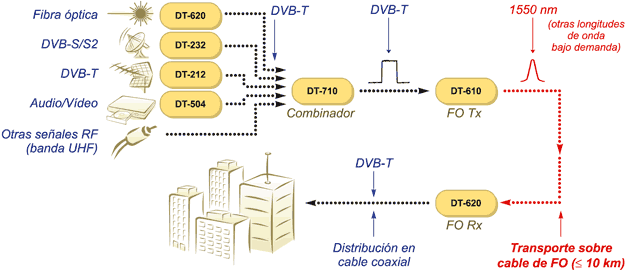

DT-610 モジュールのおかげで、デジタル TV ヘッドエンドによって生成された DVB-T (COFDM) チャネルを光ファイバー ケーブルで簡単に送信でき、1550 nm の波長を使用して最大 10 km の距離をカバーできます (他の波長はご要望に応じて提供されます)。

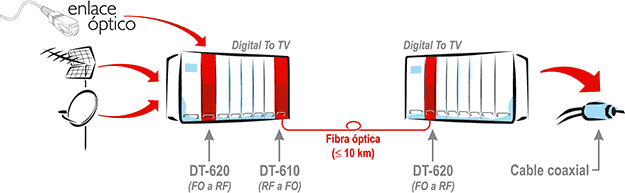

ファイバーの反対側では、DT-620 モジュールを備えた別のヘッドエンドがこの光信号を受信し、ほとんど歪みなく元の DVB-T RF 信号を復元できます。この RF 信号は、必要に応じて同軸ケーブル ネットワークに再び分配できます。
