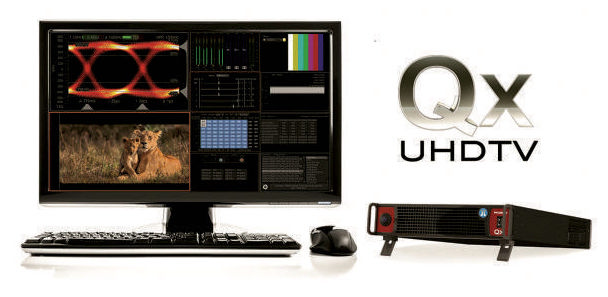

Phabrix Qx: 新しい IP インフラストラクチャ向けのハイブリッド ソリューションとして設計

Qx は、UHDTV の「フレーバー」に関係なく、重要な UHDTV 機器の同時閉ループ テストも提供します。

新しい UHDTV フォーマットをテストするための完全なソリューションとして設計された、 ファブリクス Qx は最新の FPGA テクノロジーを備えています。

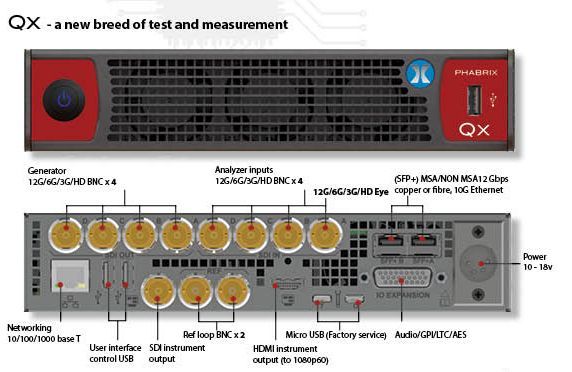

技術的な観点から見ると、Qx テクノロジーにはいくつかの注目すべき USP があります。最も重要なことの 1 つは、SDI または統合デュアル光 SFP ケージを介した 4 x 12Gbps 入力と 4 x 12Gbps 出力のサポートです。 Qx は、UHDTV の「フレーバー」に関係なく、重要な UHDTV 機器の同時閉ループ テストも提供します。

4 x 3G、2 x 6G、または単一の 12Gbps など UHDTV 規格の構成が異なるため、Qx は認識する信号パラメータに基づいて信号タイプを決定します。この情報は、SMPTE 352 パケットの内容を拡張および検証するために使用され、不正な 352 パケットが存在する場合でも Qx が動作できるようにします。

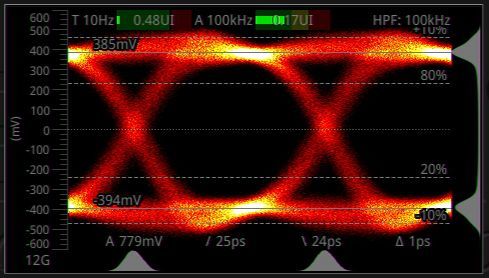

洗練されたツールセットの範囲を備えた Qx は、さまざまな新しいフォーマットを理解する際の複雑さを大幅に軽減します。便利なデータ表示ツールが含まれており、データを 16 進数、10 進数、またはバイナリ形式で観察できます。マルチリンク SDI 規格 (4 x 3G、2 x 6G) を使用する場合、タイミングは重要な問題です。Qx は、SDI 信号のアライメントをチェックする専用ツールを提供します。自動化された SMPTE 測定、ヒストグラム、ジッター、およびアライメント タイミングを備えたリアルタイム物理層計測器を備えているため、信号の完全性を確認できます。また、ノイズ分析用に追加の 5 ディケード フィルタリングされたジッター計測器を備えた Qx は、洗練された単一ツール ソリューションを提供します。

データの複雑な表現に対処し、アナライザーとジェネレーターを組み合わせてフォーマット構成を理解し、それをエンジニアに明確に表示することが、Phabrix の成功の基礎です。 Qx の最も印象的な機能の 1 つは、高度なユーザー インターフェイスを通じてこの情報が提供されることです。楽器はテキストではなくアイコン選択を使用して表示されるため、さまざまな言語話者に製品をアピールできます。計測器とオーディオは HDMI と SDI の両方のモニター出力で同時に提供され、計測器出力は基準タイミング、TCP/IP イーサネット制御、強力なプリセット構成用にさらに構成可能です。

機能のハイライト

• まったく新しいテクノロジープラットフォーム
• UHDTVのテストと測定
• UHDTV1 / 4K デュポート最大 2160p120
• オーディオ (最大 120 チャンネルをサポート)
• 12Gbps 銅線およびファイバー (SFP) のサポート
• 4x 12G-SDI 入力
• 4x 12G-SDI 出力
• LINUXクライアント/サーバーアーキテクチャ
• 拡張可能な機器
• レイアウトのプリセット
• HDMI 1.4 機器出力
• 12G-SDI 計測器出力
• 10/100/1000イーサネット制御
