Phabrix Qx：设计为新 IP 基础设施的混合解决方案

Qx 还可以对关键 UHDTV 设备进行同步闭环测试，无论 UHDTV 的“风格”如何。

作为测试新 UHDTV 格式的完整解决方案，法布里克斯 Qx 采用最新的 FPGA 技术。

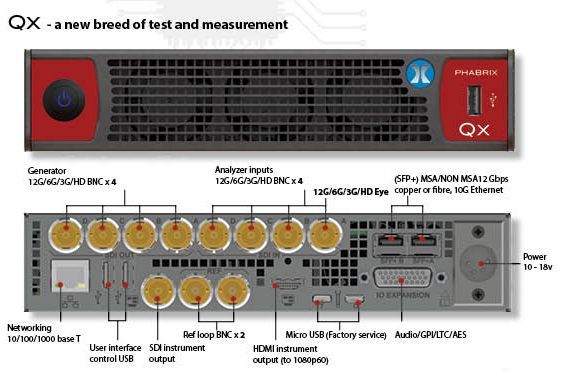

从技术角度来看，Qx 技术有一些值得注意的 USP。最重要的功能之一是它通过 SDI 或集成双光纤 SFP 笼支持 4 x 12Gbps 输入和 4 x 12Gbps 输出。 Qx 还可以对关键 UHDTV 设备进行同步闭环测试，无论 UHDTV 的“风格”如何。

由于 UHDTV 标准的组成不同，无论是 4 x 3G、2 x 6G 还是单个 12Gbps，Qx 根据其识别的信号参数确定信号类型 - 该信息用于增强和验证 SMPTE 352 数据包内容，即使存在不正确的 352 数据包，也允许 Qx 运行。

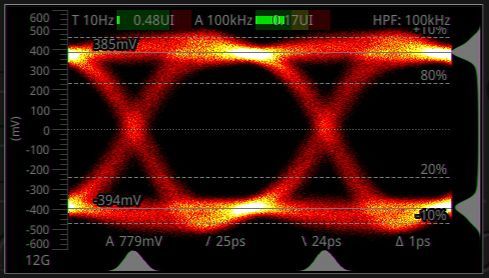

凭借一系列复杂的工具集，Qx 能够降低理解多种新格式的复杂性。包含有用的数据查看工具，允许以十六进制、十进制或二进制格式观察数据。使用多链路 SDI 标准（4 x 3G、2 x 6G）时，时序是一个关键问题，Qx 提供了专用工具来检查 SDI 信号对齐。拥有具有自动 SMPTE 测量、直方图、抖动和对准定时功能的实时物理层仪器可以确认信号完整性，并且通过用于噪声分析的附加 5 个十进制滤波抖动仪器，Qx 提供了复杂的单一工具解决方案。

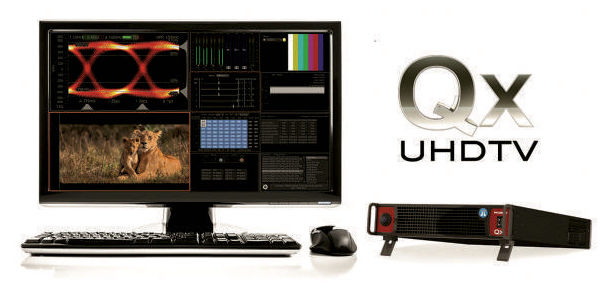

处理复杂的数据表示、理解作为组合分析器和生成器的格式组成并向工程师清晰地显示它是 Phabrix 成功的基石。 Qx 最令人印象深刻的功能之一是通过高度先进的用户界面传递这些信息。乐器使用图标选择而不是文本来呈现，从而使产品能够吸引不同语言的使用者。 HDMI 和 SDI 监视器输出同时提供仪器和音频，并且仪器输出可进一步配置为参考定时、TCP/IP 以太网控制和强大的预设配置。

功能亮点

全新技术平台

超高清电视测试和测量

UHDTV1 / 4K 双端口高达 2160p120

音频（最多支持120路）

12Gbps 铜缆和光纤 (SFP) 支持

4 个 12G-SDI 输入

4 个 12G-SDI 输出

LINUX 客户端/服务器架构

可扩展的仪器

布局预设

HDMI 1.4 仪器输出

12G-SDI仪器输出

10/100/1000以太网控制
