ATEM Mini Extreme: Blackmagic develops an advanced version of its popular ATEM Mini mixer

The new ATEM Mini Extreme models have an M/E bank, 8 inputs (plus program in the case of the ISO version), 4 advanced chroma composers, 6 independent channels for visual effects and 2 multimedia players.

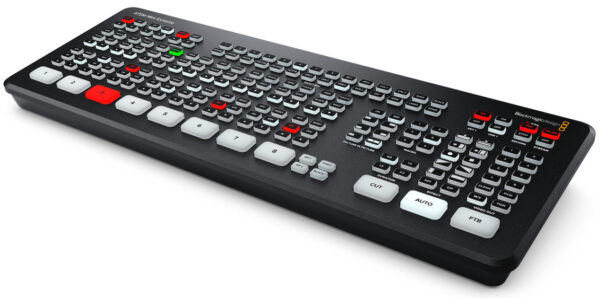

Blackmagic Design unveiled the model today ATEM Mini Extreme, a higher capacity advanced version of the ATEM Mini line of mixers with an M/E bank, 8 inputs, 4 advanced chroma keyers, 6 independent channels for visual effects, 2 media players, 16 simultaneous display options, 2 USB ports and multiple auxiliary HDMI outputs.

For its part, the version ATEM Mini Extreme ISO It includes all these features and also offers the possibility of recording a total of 9 signals, that is, the 8 connected sources and the program. It should be noted that both models allow you to transmit over the Internet with professional quality, through platforms such as YouTube, Facebook and Twitter, among others.

ATEM Mini models make it easy to create professional multi-camera productions for broadcast on live on YouTube, as well as making innovative business presentations through Skype o Zoom.

Simply connect the device in order to switch between eight cameras with exceptional image quality, or connect it to a video game console or computer to make PowerPoint presentations. Furthermore, the visual effects Integrated digital cameras allow for simultaneous images that are ideal for live commentary.

On the other hand, there are countless additional tools. All ATEM Mini models have a USB port that allows them to be recognized as a webcam, making them compatible with any program for streaming over the Internet. Additionally, the ATEM Mini Pro and ATEM Mini Extreme versions provide the possibility of recording content directly to USB drives. At the same time, they have a HDMI output to connect projectors y microphone inputs that allow the use of different models, including lapel versions, for the purpose of carrying out interviews and presentations.

control Panel

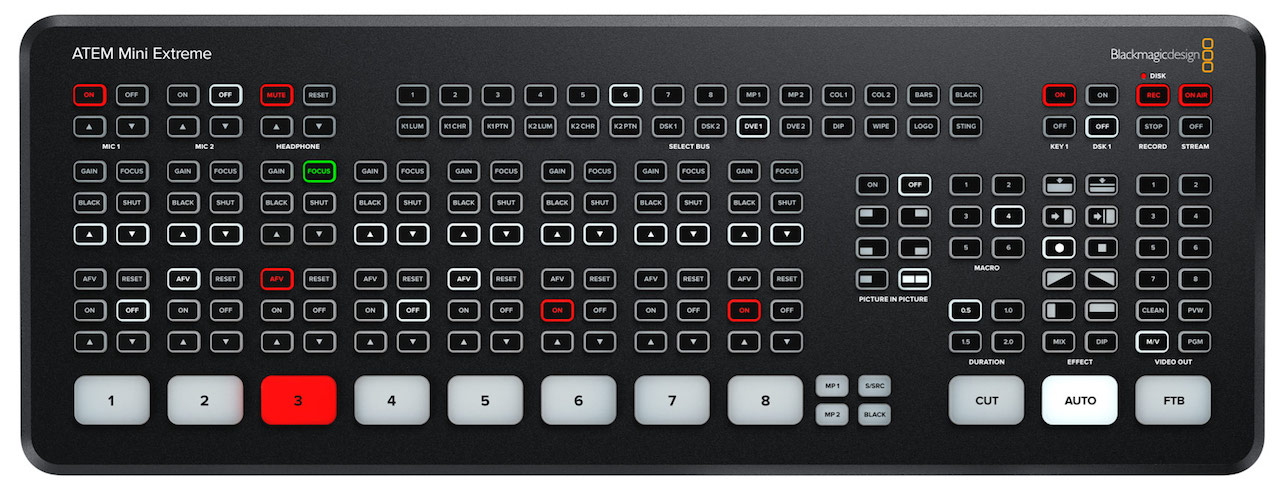

ATEM Mini mixers offer a control panel and various connections in a compact size. The front of the device includes buttons for selecting sources, different effects and transitions. These are intuitive and allow the presenter to perform these tasks. Likewise, it is possible to mix the audio.

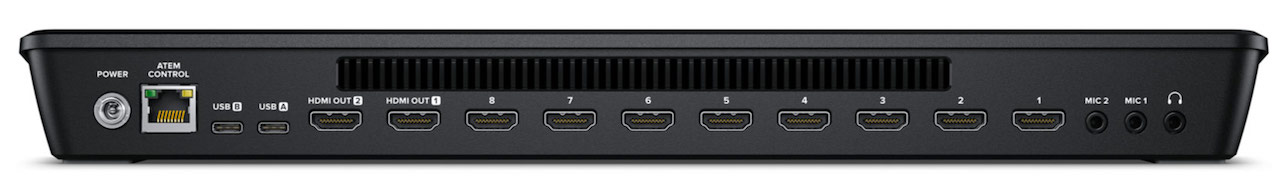

The ATEM Mini Pro and Extreme versions have controls for record and stream over the Internet, and output selection buttons that allow you to switch between different cameras, the program signal or the multi-view function. On the back, there are HDMI connections for cameras or IT equipment, inputs for microphones, a USB port that allows the mixer to be recognized as a webcam, and an auxiliary HDMI output for the main signal.

Both models include an Ethernet connection that allows you to stream live on YouTube, Facebook and Twitch with better quality, without skipping frames and through a much simpler configuration. Simply select the desired platform and enter the password to start the broadcast. For its part, the program ATEM Software Control It has panels to configure the transmission, the status of which is indicated in one of the simultaneous display mode windows. This is very easy to interpret, since the data rate indicator shows the Internet speed required for the selected format. Additionally, it is possible to modify the transmission profiles detailed in the preferences XML file and load additional services.

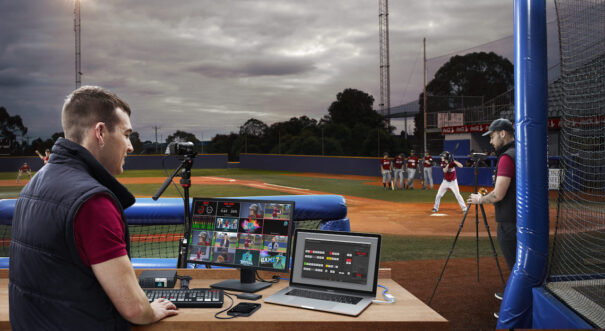

When performing live productions from outside, the ATEM Mini Pro and Extreme models allow you to connect Apple or Android phones to the USB port for use mobile data or as a backup to the main Ethernet connection. Network tethering works with high-speed 5G or common 4G mobiles. When you connect them to the mixer, it automatically detects them and begins to use said connection to access the Internet, without the need to change settings. In turn, the phone charges via the USB port, eliminating the possibility of battery drain. This provides great portability to carry out all types of mobile productions.

Recording

The ATEM Mini Pro and Extreme models also offer the possibility of directly record H.264 files long lasting with audio ACC in units USB flash to later upload them to sites such as YouTube and Vimeo. In addition, they allow the use of various storage media using a USB adapter or a computer. Blackmagic MultiDock, so when one fills up, recording automatically continues on the next one. Recording settings and choice of units are configured in the ATEM Software Control program. In turn, the recording status will appear in the simultaneous display mode windows.

The ATEM Mini Pro ISO and Extreme ISO models make editing live-streamed events easier by offering the opportunity to Simultaneously record the program and connected sources to the device. Media panel images used in production are also saved along with the recordings in files that include metadata such as timecode and camera number. This provides the ability to make new chromatic adjustments or add effects and graphics. It should be noted that audio sources are also recorded, allowing for professional mixing.

ISO models allow you to create a DaVinci Resolve project file to edit the production with a single click. This includes all cuts, dissolves and graphics used during it. In this way, it is possible to adjust the duration of the shots or replace them completely. Meanwhile, DaVinci Resolve's Sync Tray provides the opportunity to select new shots using the viewer, making it very easy to use. You can even relink your camera's Blackmagic RAW files for professional color grading and finish your project in UHD definition.

Las two 3.5mm stereo inputs They allow you to connect lapel or desktop microphones. Furthermore, during an interview, the two additional audio inputs make it possible for both the presenter and the person being interviewed to have lapel microphones. All models also include Fairlight tools to create an exceptional sound mix, and the ATEM Mini Extreme version features a headphone output.

Cada una de las entradas HDMI permite convertir el formato de las señales. De esta manera, el mezclador es capaz de procesar fuentes en 720p, 1080p y 1080i automáticamente. Por su parte, las salidas HDMI funcionan como una auxiliar, por lo que permiten transmitir cualquiera de las fuentes o la señal principal. El modelo ATEM Mini Extreme admite hasta dos conexiones de baja latencia, mientras que en el caso de las versiones ATEM Mini Pro y ATEM Mini Extreme, dichas salidas pueden emplearse para la función de visualización simultánea.

El programa ATEM Software Control brinda acceso a todas las funciones del mezclador. Su interfaz presenta un diseño elegante con un panel virtual y pestañas para realizar ajustes rápidamente. A pesar de que normalmente la conexión se establece mediante el puerto USB, también es posible conectar varios equipos informáticos a través de una red Ethernet y ejecutar copias del programa en cada uno de ellos simultáneamente, e incluso guardar la configuración del dispositivo en un archivo XML, además de controlar grabadores HyperDeck para reproducir clips.

El panel multimedia brinda la posibilidad de almacenar hasta 20 imágenes RGBA para utilizarlas en títulos, logotipos y secuencias de apertura. Incluso es posible aprovechar capturas para crear efectos complejos, tales como cortinillas gráficas. Los gráficos se pueden cargar directamente desde el programa ATEM Software Control o importarse mediante el complemento para Photoshop.

Uso de chromas

El modelo ATEM Mini Extreme incluye cuatro compositores para superposiciones por crominancia que permiten crear escenarios virtuales sorprendentes con hasta cuatro cámaras. Por su parte, la versión ATEM Mini Extreme dispone de ocho entradas: cuatro para las cámaras y otras cuatro que se pueden conectar a equipos informáticos a fin de generar fondos renderizados. A su vez, es posible realizar producciones con cámaras fijas cargando dichos fondos desde el panel multimedia o los reproductores multimedia, así como grabar macros para alternar entre las unidades y usar la imagen correcta, o emplear un dispositivo DeckLink Quad HDMI con programas para escenarios virtuales.

Además de los dos canales independientes para efectos visuales, los modelos ATEM Mini Extreme incluyen un procesador SuperSource con una capa de fondo y otras cuatro adicionales que pueden emplearse al igual que cualquier fuente, a fin de crear composiciones digitales. Esto es ideal al utilizar imágenes simultáneas durante una entrevista, ya que permite configurar el efecto antes de emitirlo al aire y dejar los dos canales libres para realizar otras tareas. Es como tener un mezclador adicional para los efectos especiales.

Cuando se realizan producciones más complejas con múltiples cámaras, es de gran utilidad poder visualizar todas las fuentes al mismo tiempo en una sola pantalla. En este sentido, las versiones ATEM Mini Pro y ATEM Mini Extreme cuentan una opción que permite supervisar las fuentes, el programa y el anticipo en un solo televisor o monitor HDMI.

Cada ventana muestra la señal de una cámara e incluye indicadores para saber cual está al aire, así como rótulos personalizados y medidores de audio. A su vez, la versión ATEM Mini Extreme brinda la posibilidad de ver hasta 16 fuentes, además del estado de la grabación y de la transmisión por Internet, y las herramientas de audio Fairlight.

It is conversor permite recibir imágenes en formato H.264 desde mezcladores ATEM Mini Pro o ATEM Mini Extreme y obtener señales SDI o HDMI para transmitirlas a distintos puntos mediante una red Ethernet o a cualquier lugar del mundo a través de Internet. Esto es posible gracias a los códecs avanzados, que brindan la posibilidad de lograr una gran calidad con velocidades de transferencia sumamente bajas. La configuración del dispositivo es sencilla, ya que es posible generar archivos con diversos ajustes y enviarlos por correo electrónico.

Grant Petty, director ejecutivo de Blackmagic Design, destaca que “estos dos nuevos modelos ofrecen una gran capacidad y una amplia gama de prestaciones. Gracias a la línea de mezcladores ATEM Mini, los usuarios están creando dinámicas de trabajo totalmente novedosas, de modo que creímos que era importante desarrollar un nuevo modelo con más funciones de las que ya hay disponibles, a fin de que pudieran continuar innovando. Cabe señalar además que estos nuevos mezcladores son increíblemente económicos”.

Main features

• Diseño miniaturizado con panel de control.
• Admiten hasta 8 cámaras o equipos informáticos.
• Transmisión por Internet mediante redes Ethernet o conexiones a teléfonos móviles a través del puerto USB.
• Posibilidad de transmitir a través de teléfonos móviles 4G o 5G.
• Grabación de archivos H.264 en discos USB.
• Dos entradas estéreo para conectar micrófonos de solapa o escritorio.
• Convierte y resincroniza automáticamente las señales HDMI entrantes.
• Incluye programa ATEM Software Control para Mac y Windows.
• Memoria interna que permite almacenar hasta 20 imágenes RGBA para títulos, logotipos y secuencias de apertura.
• 4 compositores avanzados para superposiciones con fondos verdes y azules.
• 2 canales independientes para efectos especiales y función SuperSource con otros 4 adicionales.
• 16 opciones de visualización simultánea para monitorizar todas las cámaras, la grabación y el estado de la transmisión.
