这是新的 ATEM Television Studio Pro HD 调音台

Blackmagic 的现场制作切换器具有集成控制面板、SDI 和 HDMI 输入、同步显示模式、对讲系统、数字视觉效果和其他卓越功能。

黑魔法设计今年五月，新的ATEM Television Studio Pro HD即将推出，这是一款用于现场制作的混音器，带有专为视听行业的用户和专业人士设计的集成控制面板。该型号包括八个输入、同步显示模式、主输出和辅助输出、模拟音频信号连接、对讲系统、两个带闪存的多媒体播放器、创意过渡、数字视觉效果和许多其他功能。

ATEM Television Studio Pro HD型号将专业控制面板的功能与具有八个输入、四个SDI和四个HDMI的非凡调音台相结合。由于信号的重新同步，它可以连接多达八个不同的源，例如计算机设备、视频游戏机和所有类型的相机。

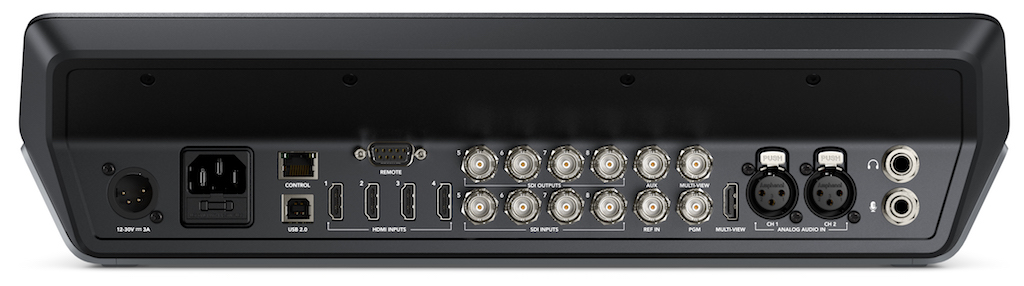

该版本兼容不同定义的格式，最高分辨率为 1080p60，并提供两个模拟音频通道、一个 RS-422 端口、一个以太网连接、一个带 IEC 连接器的集成电源以及主输出和辅助输出。此外，用于同步图像显示的 SDI 和 HDMI 输出可以同时在单个显示器或电视上查看信号源、预览、直播信号、连接设备的名称以及音频强度指示器。

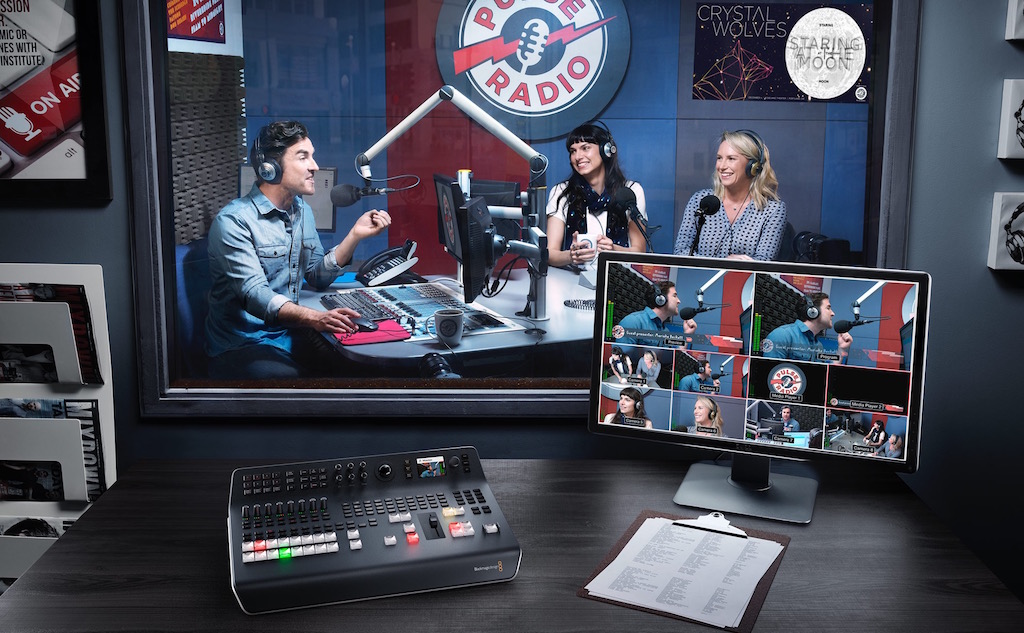

该模型非常适合各种项目，包括演播室或体育赛事广播、博客、视频游戏、在线脱口秀、婚礼、音乐会等。通过同步输入端的信号，只需触摸按钮即可在不同信号源之间无缝切换，从而使该设备能够用作视听系统的主控制器。

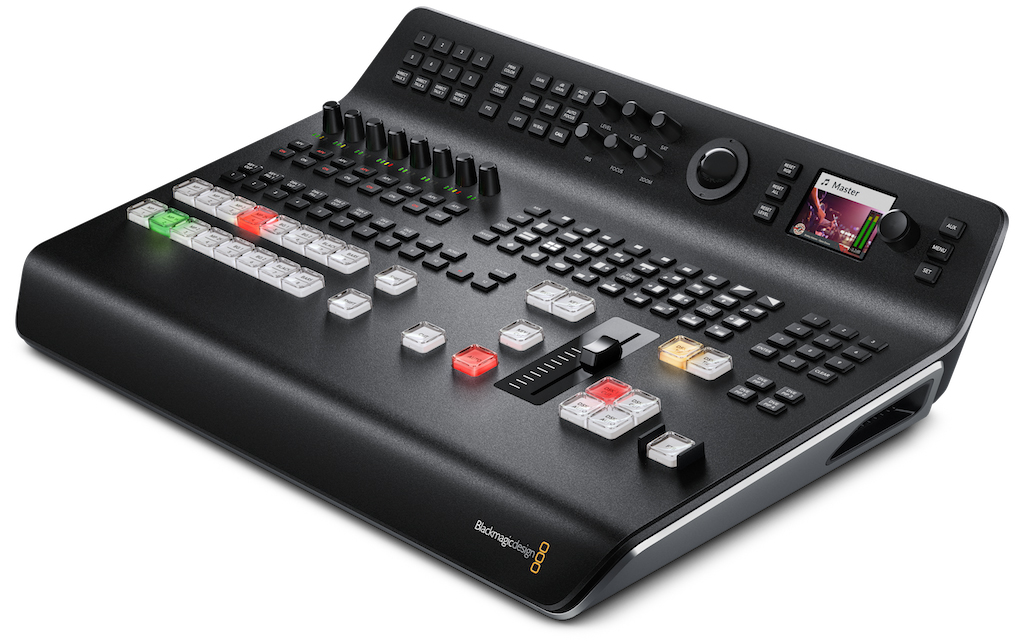

全新ATEM Television Studio Pro HD采用便携式设计，并提供各种高端功能，可以轻松创建带有效果和转场的现场节目。该面板包括用于选择源的发光按钮和用于监视音频、激活媒体播放器、执行直接剪切和淡入黑色或通过按下按钮执行转换的附加控件。反过来，集成液晶屏幕提供了查看发出的信号和预览的可能性，而旋转控件则方便访问菜单以配置不同的设置。只需选择您想要传输的源，然后按 CUT 或 AUTO 按钮即可循环播放信号、添加效果，甚至覆盖图形元素。

通过将切换器与 Blackmagic Studio 和 URSA Mini 摄像机结合使用，您可以与操作员通信、打开指示灯以及远程调整设备的颜色，而无需购买额外的电缆或其他专用设备。对于这些型号，可以通过集成到调音台中的控制面板远程执行色彩校正，以创建独特的风格。此外，用户还可以修改焦距和光圈、更改摄像机设置或操作 PTZ 机构头。

多用户连接

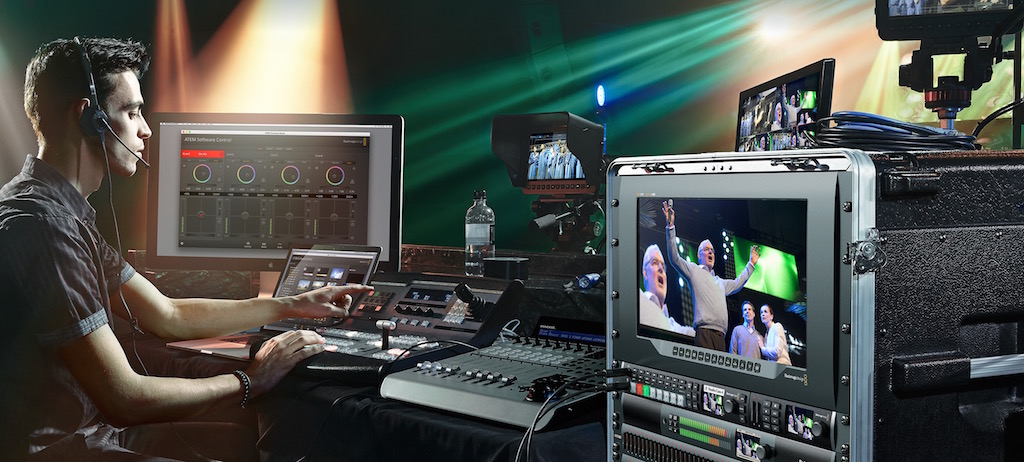

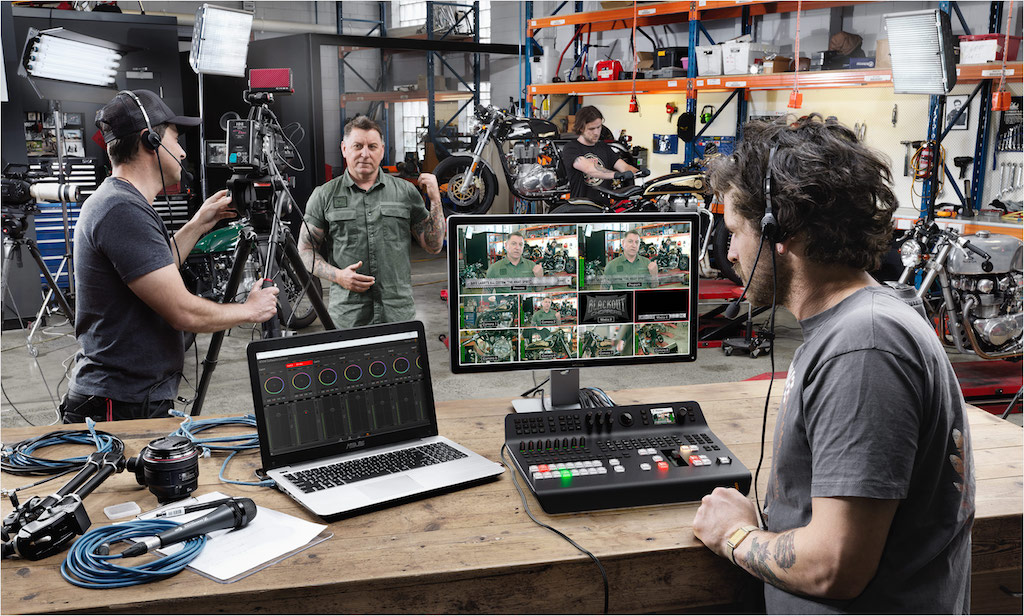

为了在现场制作过程中实现最大速度和灵活性，ATEM Television Studio Pro HD 包含适用于 Mac 和 Windows 操作系统的免费软件，使多个用户可以轻松同时连接。这样，一个人可以负责切换信号源，另一个人负责音频混合，第三个人负责组织图形元素或远程控制摄像机。

该应用程序具有直观的界面，包括执行不同任务的不同模块。从这个意义上说，混音器模块类似于物理控制面板，并提供切换可用信号、调整过渡和分层合成的可能性。就其本身而言，多媒体模块可以以 RGBA 格式存储多达 20 个图像，这些图像可以自动加载到切换台的闪存中，以便在现场制作期间立即使用。此外，该软件还包括一个具有 10 个通道的虚拟音频控制台，可让您平衡和调整所有源的音量。它具有数字 VU 表和控件，可修改音频强度、激活或停用通道以及使用图像跟踪功能等功能。

视觉效果和图形

ATEM Television Studio Pro HD型号提供专业品质的视觉效果、图形元素和过渡。只需按下控制面板上的按钮即可完成这些操作。有 37 种不同的类型，为用户提供了广泛的创意选项和可配置的参数，例如过渡的方向或边框的颜色和宽度。此外，DVE 处理器允许您添加数字视觉效果以重新定位图像并立即调整其尺寸。通过这种方式，用户可以叠加图像，进行动画过渡以从一个源更改为另一个源，或者使用自定义图形元素创建窗帘。

新的ATEM Television Studio Pro HD可以存储多达20个可通过多媒体播放器使用的图形元素。由于使用闪存，设备关闭时图像不会被删除。这样，用户可以为所有类型的程序创建自定义图形。同样，预叠加的作曲器允许您创建具有绿色背景的色度合成，以便添加天气图甚至虚拟场景。需要说明的是，也可以进行线性叠加或者按照一定的几何形状进行叠加。

混音器还有两个用于后续叠加的作曲器，允许将文本和徽标添加到广播信号中。从这个意义上说，可以将 HyperDeck Studio Mini 录音机连接到调音台，以便将其用作包含 Alpha 通道的 ProRes 4:4:4:4 格式的文件源。这使得构图能够叠加在传输到空中的信号上，或者使用所述通道的图形动画立即在两个图像之间进行转换。

该模型包括一个用于 SDI 摄像机的转换器。这允许通过集成在返回信号中的通道 15 和 16 与各单元建立通信。在户外与记者一起工作时，可能会出现轻微的音频延迟，导致您通过耳机听到他们的声音回声。从这个意义上说，新版本呈现了一种创新的n-1模式，通过这种模式，除了记者的声音之外，其余的主要混音都被传输，以避免可能的干扰。

Blackmagic Design首席执行官Grant Petty强调说：“最初的ATEM Television Studio HD型号在需要紧凑型专业切换台进行现场制作的用户中非常成功。新版本令人兴奋的是，它提供了相同的专业功能以及1 M/E面板的速度来覆盖更多动态事件。没有比这更简单、更快或更经济的方式来创建高清节目了。”

主要特点

带有集成控制面板的专业调音台。

四个 3G SDI 输入和另外四个 HDMI 输入，具有自动信号重新同步功能。

兼容标清、720p、1080i 和 1080p（60 f/s）的信号源。

同步显示输出除了主信号和预览之外还允许查看八个信号源。

最多可存储 20 张 RGBA 格式的图像。

具有三维边框和阴影的视觉效果。

不同类型的过渡，包括剪切、溶解、淡入淡出和擦除。

一个通道用于预合成，包括色度叠加，两个通道用于后期合成。

带有选择按钮和 LCD 屏幕的辅助输出。

混合来自所有独立输入的音频通道。

用于立体声模拟信号的 XLR 输入。

内部源包括黑色信号、条形图、两个颜色发生器和两个多媒体播放器输出。

计算机设备的以太网连接。包含适用于 Mac 和 Windows 操作系统的控制程序。

与 ATEM 系列中的所有面板兼容。

同步信号（Black Burst 和 Tri-Sync HD）输入，有助于集成到大型系统中。
