Swiss Teleclub expands its live sports broadcasts with Blackmagic Design solutions

The Swiss payment platform Teleclub has just expanded its offer to more than 83 channels, including eight in UHD with broadcasts in German, French and Italian and coverage of a wide variety of sports.

Teleclub, the leader of pay TV in Switzerland, has implemented a UHD playback system with 12G technology from Blackmagic Design in order to offer more non-linear and pay-per-view (PPV) channels with live sports content.

The service recently expanded its offer on more than 83 channels, including eight in UHD; broadcasts in German, French and Italian and coverage of a wide variety of sports, such as the most prestigious national and European football leagues or ice hockey, through its IPTV platform.

“We needed to improve the production facilities, double Teleclub's capacity to be able to offer additional HD and pay-per-view channels, as well as add more commentary and graphic elements,” he explains. Remo Val, software and systems engineer at Teleclub. “When we considered the requirements for the UHD definition, we were clear that with a single-link 12G SDI network, we would ensure we had enough capacity in the servers and kept the cabling and signal distribution as optimized as possible.”

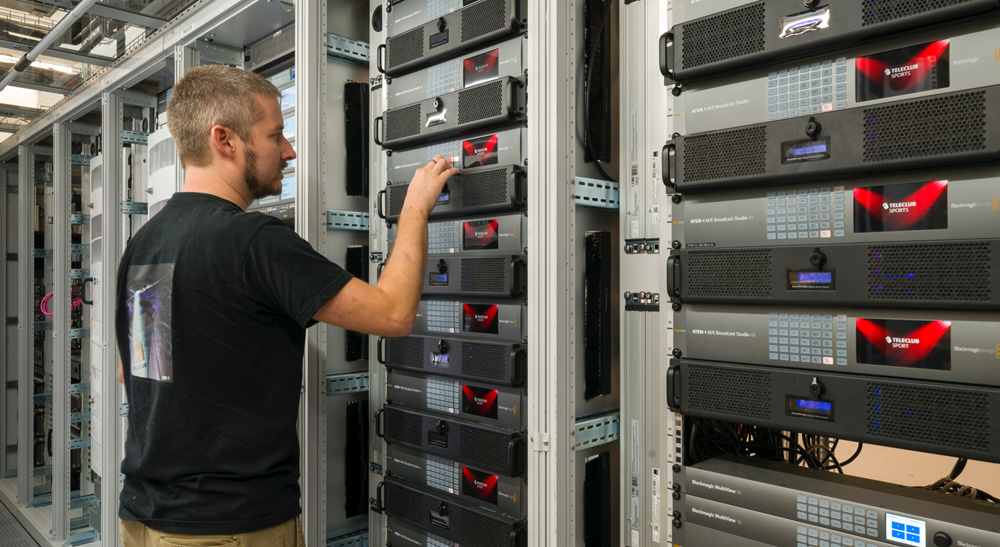

To create the system, we installed 18 ATEM 4 M/E Broadcast Studio 4K mixers, cada uno destinado a dos de los canales HD o UHD, con un panel de mezcla/efectos vinculado a cada canal. A su vez, cada mezclador está conectado a un servidor de gráficos computarizados desarrollado internamente con tarjetas de captura DeckLink Quad 2 y Caspar CG para la reproducción de video. Por último, otro mezclador ATEM 4 M/E Broadcast Studio 4K transmite un canal múltiple en HD.

Interfaz a medida

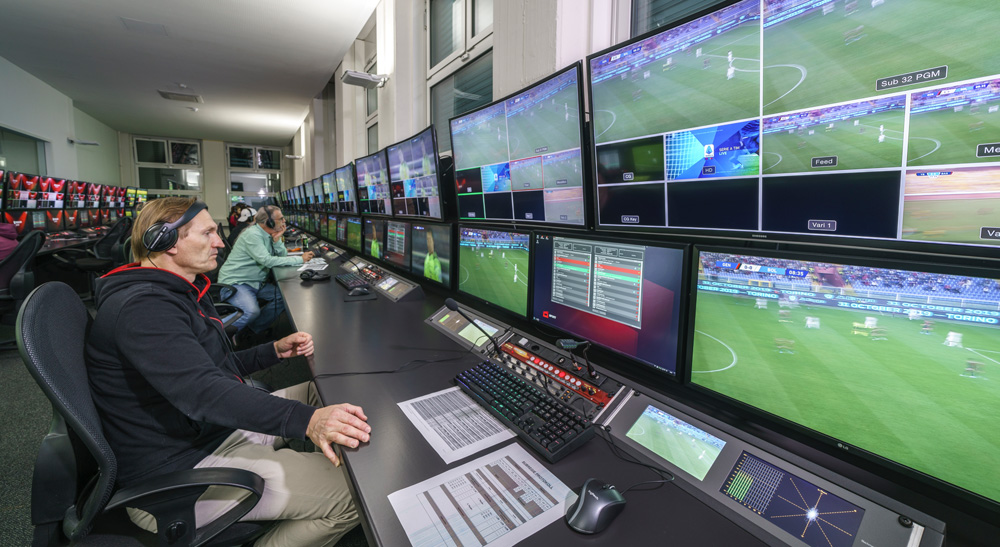

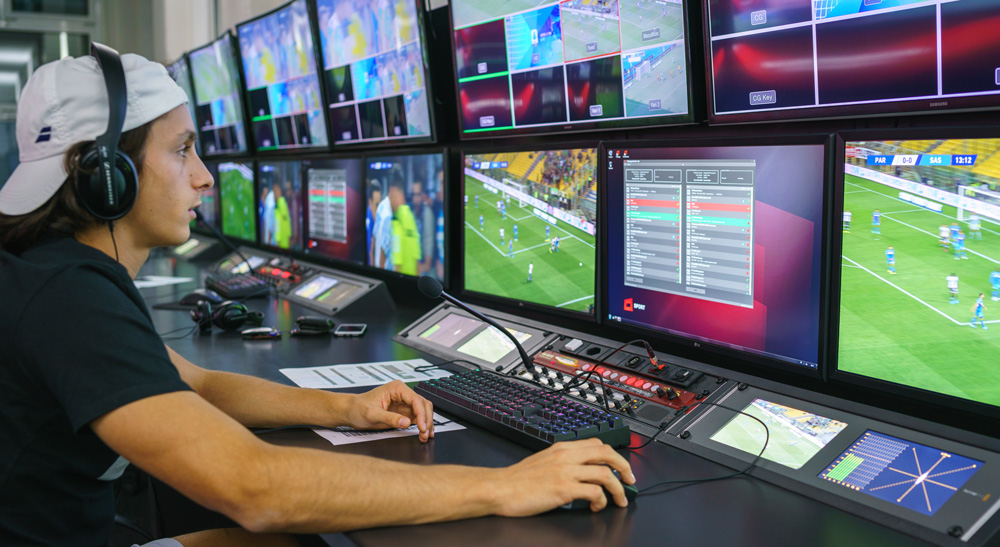

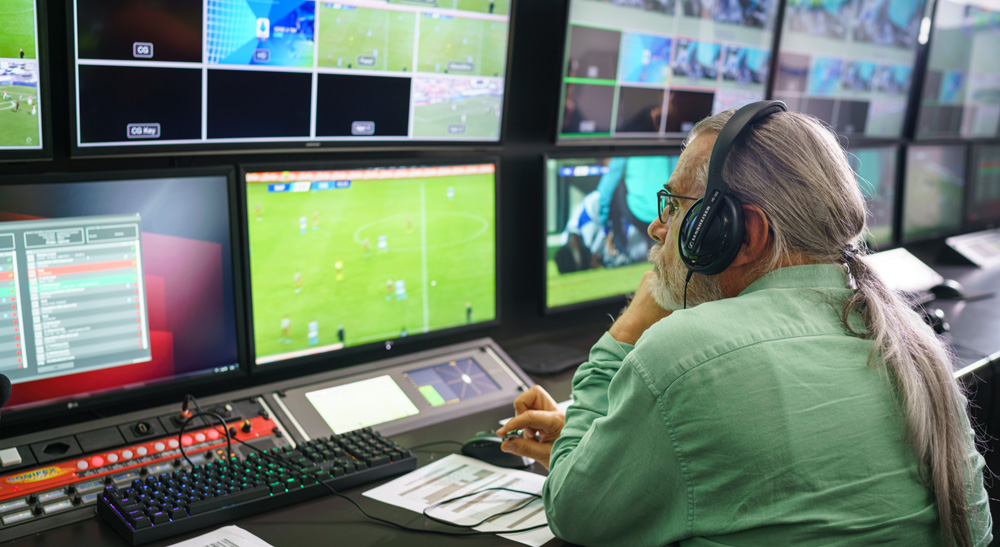

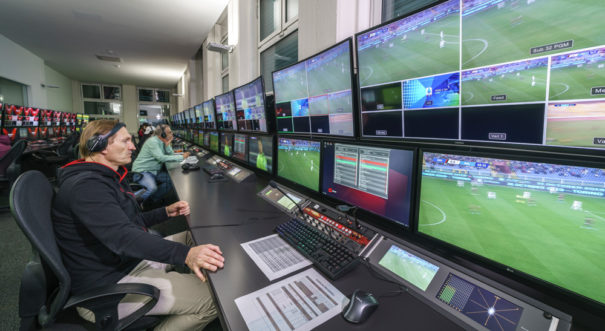

Remo explica que el sistema está controlado mediante una interfaz hecha a medida con dos playlists. “El operador abre un evento desde la base de datos y, a continuación, el cliente genera en una lista de reproducción todo el contenido específico, por ejemplo una señal desde el estudio o en directo, tercios inferiores o logotipos de patrocinadores. El software controla el mezclador, el servidor CG y el motor de audio para producir el siguiente archivo en la lista, de este modo un único operador puede transmitir la totalidad de un evento en directo mediante un solo botón”, comenta.

Las instalaciones cuentan asimismo con un nuevo estudio y 26 cabinas para comentaristas integradas por 12 matrices Smart Videohub 40×40 12G, a fin de subalternar entre los monitores localizados en la sede central del canal de producción en Volkestwil, cerca de Zúrich, que dispone también de salas VIP y un bar para espectadores. “Debe haber más de 250 conversores Blackmagic Mini Converter y unidades Teranex Mini que funcionan como nexo digital en el centro de producción”, expone Remo. “Una consideración importante fue probar la expansión de la red mediante el propio núcleo de producción, de modo que independientemente de donde nos encontremos en el recinto, es posible ver los indicadores y la escala en la señal transmitida por Teleclub”.

“Simplemente, no podríamos haber realizado este proyecto sin las soluciones de Blackmagic Design. La interfaz de programación abierta y el precio de las tarjetas de captura nos permitió diseñar una solución de reproducción flexible y confiable, que además pudimos construir específicamente alrededor de una infraestructura 12G con garantía de futuro que nos brindará la posibilidad de continuar ofreciendo las mejores transmisiones deportivas a nuestros espectadores”, concluye Remo.
